CAD/CAD/CAE에서의 문제점 해결사 전문가 집단 CAT 솔루션
작성자 : 이용우
2021-06-09 |
조회 : 2157
CAT SOLUTIONS(대표 이창재, 이하 캣솔루션)은 “Computer Aided Total Solutions”이라는 업체명의 의미처럼 각 고객사에 맞는 최적의 솔루션을 제공함으로써 고객사의 생산성을 향상, 성장 발전할 수 있도록 하는 것에 목표를 두고 최선의 노력을 다하고 있다.
캣솔루션은 CAE 부문의 다양한 소프트웨어를 주요 제품으로 취급하고 있으며, 각 부문의 산업에 맞게 공급하고 사용자 관리, 교육 및 엔지니어링 서비스로 지원하고 있다.
선행 단계부터 개발 단계까지 점차적으로 사용영역이 커지는 해석 분야에서 다양한 서비스 경험을 바탕으로 사용자의 어려움을 해결하고 있다.

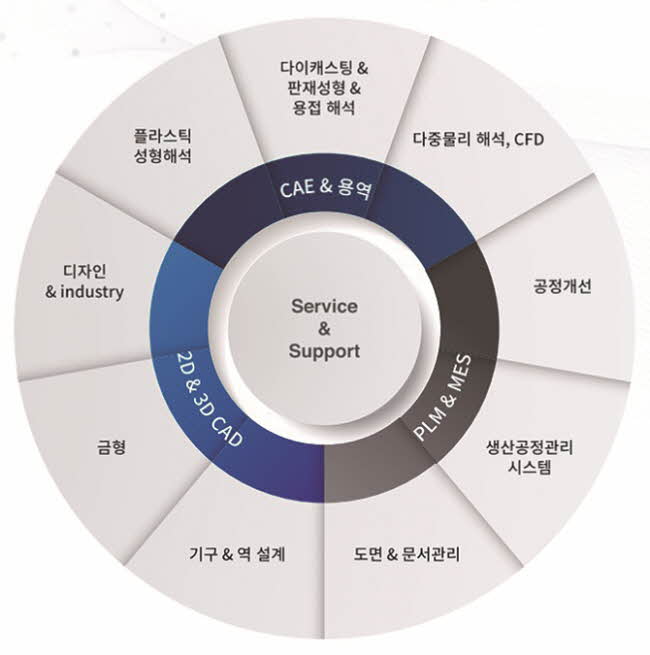

지난 2019년 설립된 캣솔루션은 Moldex3D 한국 파트너(총판) 등록을 시작으로, C3P Software 한국 파트너, DPT 한국 파트너(총판) 등록을 마치고, 주력 제품으로 사업을 영위하고 있으며, 메인이 금형 관련 제품들이다 보니 금형 설계 NX와 Simcenter3D, FEA/CFD 등과 더불어 PLM&MES 등을 취급하고 있으며, CAE 용역 및 교육 서비스 업무를 진행하고 있다.
캣솔루션의 주력 아이템인 플라스틱 사출성형 ‘Moldex3D’는 오랜 분석 경험을 바탕으로 다양한 산업 응용 분야에 대한 가장 우수한 플라스틱 시뮬레이션 솔루션으로, 제품설계 프로세스에서 효율성 및 원가절감을 통해 생산성 향상 및 시간 개선에 효과적이다.
이와함께 C3P Software의 주조 & 다이캐스팅해석 ‘Cast-Designer’와 용접 해석 ‘Cast-Designer Weld’, 판재/프레스 성형 해석 ‘Ai-Form’, 그리고 DPT 사의 3D Design & Manufacturing ‘ThinkDesign’을 주력 상품으로 소개하고 있다.
캣솔루션 이창재 대표는 “저희 캣솔루션은 고객사의 각 산업군에 맞춰 다양한 전문 해석 솔루션을 구비하고 있습니다. 사출해석, 다이캐스팅/주조 해석, 판재/포밍 해석뿐만 아니라, 일반 구조해석, 열/유체해석, 피로/파괴 부문 등 고객에 맞는 솔루션을 구성하고 지원해드리고 있습니다”라고 전했다.
고객의 산업에 맞춘 전문 해석 솔루션 - 플라스틱 성형해석 솔루션 Moldex3D
Moldex3D는 플라스틱 사출성형 산업에서 선도적 위치에 있는 세계적 CAE 제품으로, 동급 최고의 해석기술을 탑재하여 사출성형공정의 가장 포괄적인 범주까지 깊이 있는 해석을 수행하고 제품설계와 제조성을 최적화하도록 이끌어준다. 또한, 호환성 및 적응성이 뛰어나기 때문에 사용자가 주요 CAD 시스템에 즉시 연결하여 고객에게 적합한 시뮬레이션 기반 설계플랫폼을 수립할 수 있다.
- 캐스팅 산업 전문 솔루션 Cast-Designer

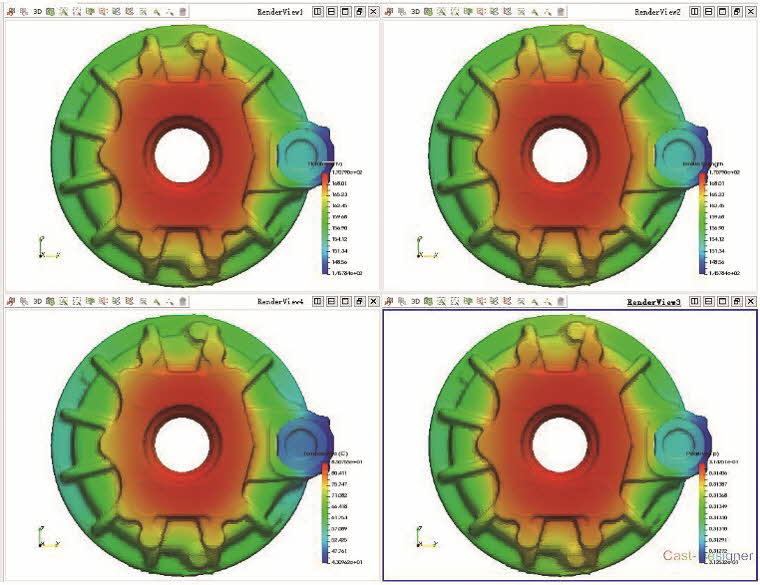

Cast-Designer는 캐스팅 산업에서 선도적 위치에 있는 세계적 CAE 제품으로, 주조/캐스팅 정밀 해석기술뿐만 아니라 세계 유일의 3D 주조방안 설계 기술도 탑재하여 고객이 원하는 방안설계를 빠르게 찾아낼 수 있다. 또한, 최신 최적화 기술을 보유하여 방안설계와 생산 조건, 혼합률까지 캐스팅 산업의 주요 결정사항을 자동 최적화하여 제공한다.
Cast-Designer Weld는 각종 제품 생산에 주로 쓰이는 웰드-용접 산업에서 선도적 위치에 있는 세계적 CAE 제품으로, 웰드/용접 정밀 해석기술뿐만 아니라 3D 웰드 비드 설계 기술과 웰드 공정의 설계, 제품접합의 소재 분석 기능까지 탑재하여 고객이 원하는 제품을 생산하기 위한 최적의 웰드 방안을 빠르게 찾아낼 수 있다. 아크용접(TIG/MIG/MAG..), OSLW, YAG, SPOT 등 모든 용접 공정에 대응 가능하며, 또한 최신 최적화 기술을 보유하여 웰드 공정과 설계에 대한 주요 결정사항을 자동 최적화하여 제공한다.
판재성형(Sheet Metal forming)산업 전문 솔루션 AI-Form은 판재성형 산업에서 선도적 위치에 있는 세계적 CAE 제품으로, 판재/프레스 정밀 해석기술뿐만 아니라 최신 AI 최적화 설계 기술도 탑재하여 고객이 원하는 다이 설계와 성형 요소들을 빠르게 찾아낼 수 있다.
- 전문적인 3D CAD 솔루션 Think Design

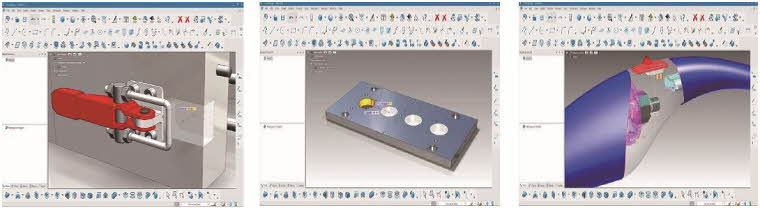

Think Design은 다양한 산업에서 활용할 수 있는 강력한 3D CAD 제품으로, Drafting부터 3D solid 모델과 금형, 툴의 설계, 렌더링, 리버스 모델링에 이르기까지 3D 모델링에 필요한 모든 기능을 갖추고 있다. Compensator 기능은 해석, 3D 스캔 데이터를 바탕으로 역설계를 손쉽게 구현할 수 있다.
캣솔루션의 모든 제품을 사용하다가 문제가 생기면 바로 담당 엔지니어가 원격으로 지원을 하고 있으며, 본사 내의 교육장을 방문, 집중교육을 받을 수 있다.
캣솔루션은 본사 건물 내에 교육장을 마련, 고객 교육과 자격증 과정, 소수 공개 교육과정을 실시하고 있으며, 교육 기간 외에 금형 클럽, CAE 모임을 위한 장소로 상시 운영하고 있다.
시뮬레이션 해석 용역 서비스
캣솔루션은 고객에게 알맞은 CAE 전문 서비스를 제공하고 있다. 구조, 진동, 열, 유체, 동적 해석뿐만 아니라 사출해석, 주조, 다이캐스팅, 포밍 등 산업 특화 해석 부문에도 서비스를 제공하고 있으며, 해석결과와 연계한 역 보정 모델링, 측정 데이터를 통한 리버스 엔지니어링 서비스도 제공하고 있다.
이창재 대표는 “고객의 다양한 요구에 맞춰 상세한 상담 후, 맞춤식 리포트 결과를 제공하고 있으며, 본 서비스에 만족하여 향후 솔루션을 구매하게 될 때도 지속적인 지원이 가능하며, 캣솔루션 서비스 연계 할인 가격 등으로 고객의 부담을 덜어 드리고 있다”라고 강조했다.
올해 캣솔루션은 6월 10일~11일, 울산전시컨벤션센터에서 개최되는 ‘제4회 한국다이캐스팅학회 춘계학술대회’와 더불어 9월 13일~16일간 KINTEX 제2전시장에서 개최되는 KOPLAS 2021에 참가해 고객들과의 소통에 적극적으로 나설 방침이다.
해석 정밀도 최적화 서비스(MMDT) 오픈!
최근 캣솔루션에서는 Moldex3D의 해석 정밀도 최적화 서비스(Moldex3D Machine Digital Twin & Material characterization)를 오픈하고 적극적으로 고객대응에 나서고 있다.
본 Digital Twin 서비스는 Moldex3D의 성형해석 결과 정밀도를 실제 사출 결과와 일치시켜 생산공정을 예측하고 양산조건을 바로 적용 관리할 수 있는 장점이 있다.

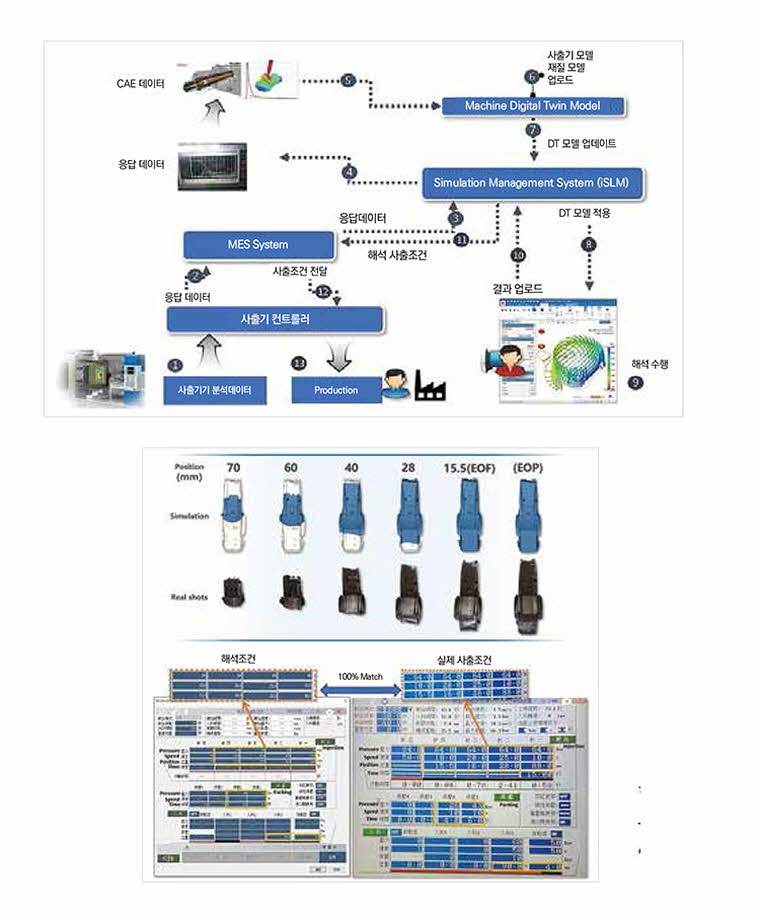

사용자에게 최적화된 사출기기 데이터와 재질 데이터를 사용하는 환경에 맞게 커스터마이징된 Moldex3D를 제공하고 (그림 1~8) 사출 속도, 사출 압, 사이클 타임 및 취출된 제품의 품질을 Moldex3D 상에서 정확하게 구현하며, 이 데이터는 iSLM 해석 관리시스템과 MES에 연계하여 제품 개발과 생산 관리에 연계된다. (그림 9~13)
이로써 기존의 부족한 해석 정밀도로 인해 CAE 부서와 생산부서 사이에 발생하는 간격을 Digital Twin 모델을 활용하여 개선할 수 있다.
Moldex3D의 사출기기 디지털트윈 서비스는 사용자의 사출기기 정보를 Moldex3D에서 정확하게 구현하기 위해 최적화된 기기 데이터를 제공한다.
사출기는 그 사양(톤수, 크기, 부가부품, 유압/전자/하이브리드 등 형식)과 제조사, 사용 연수 등에 따라 같은 톤수의 제품이라도 실제 응답에 차이가 발생한다. 속도, 압력을 일정값으로 입력한다고 해도 실제로 반응하는 응답은 달라지며, 이는 사출기 컨트롤러 상에서도 응답 결과로 나타난다. 이것은 해석결과와 실제 사출 결과가 상이한 데이터를 나타내는 한가지 원인이 된다.
Moldex3D Machine Digital Twin 서비스는 고객의 사출기기를 분석하여 정확한 기기 정보를 추출, 사용자에게 알맞은 Moldex3D 기기 데이터를 구현하며, 해석한 입력 및 결과를 실제 사출기기의 현상과 정확히 일치시켜 사출 제품의 실제 현상을 시뮬레이션으로 정확히 구현한다. 이를 통해, 해석과 실제 결과를 일치시킬수 있으며, 생산하는 사출 조건을 Moldex3D로 정확히 예측할 수 있다.
이로써 생산 현장과 해석부서 간의 데이터가 일치하며, 작업자는 사출 조건을 해석 조건 값에서 그대로 적용하여 양산 제품의 품질을 보다 빠르고 정확하게 안정화시킬 수 있는 것이다.
또한, Moldex3D의 재료 측정 서비스는 사용자의 플라스틱 재료를 Moldex3D 측정 장비를 통해 현재 기술에 맞게 정확히 측정하여 제공하는 서비스다.
재료는 제조사, 품명, 혼합제, 첨가제 등에 따라 유동특성, 수축특성 및 열, 기계적 성질이 변화하는 복잡한 요소이며, 해석결과의 정확한 유동 흐름과 가스, 변형, 수축, 잔류응력 등을 예측하려면 재료 정보가 정확해야 한다.
* 측정리스트: Shear Viscosity, Specific Volume(PVT), Thermal conductivity, Heat capacity, Tensile modulus, Shear modulus, Poisson's ratio, CTE by TMA, Curing kinetics, Crystallization kinetics, Structure Viscoelasticity, Fluid Viscoelasticity, Reactive viscosity, Foaming Kinetics, Permeability, Fiber orientation, Pressure dependent viscosity, Specific volume with curing
재료 정보는 측정 후 Curve fitting하여 MDX 재질 정보로 제공된다. 기존 재질 정보에서 원하는 측정값만 교체하여 사용할 수도 있다. (ex. 유동만 고려 시에 점도 특성만 측정하여 적용)
