사출성형 현장에서 자주 사용하는 사출 용어에 대하여
작성자 : 편집부
2021-06-10 |
조회 : 2063
자료제공: 우진플라임 기술교육원 / 교수 한선근
사출현장에서 사용되고 있는 용어들이 잘 정리되어 있지 않아, 서로 원활한 소통을 위하여 기본적인 사출 용어를 숙지하고 있는 것이 바람직합니다.
1) 형체력, 형체결력 – clamping force
사출 압력에 금형이 열리지 않게 버틸 수 있게 금형을 닫아주는 힘

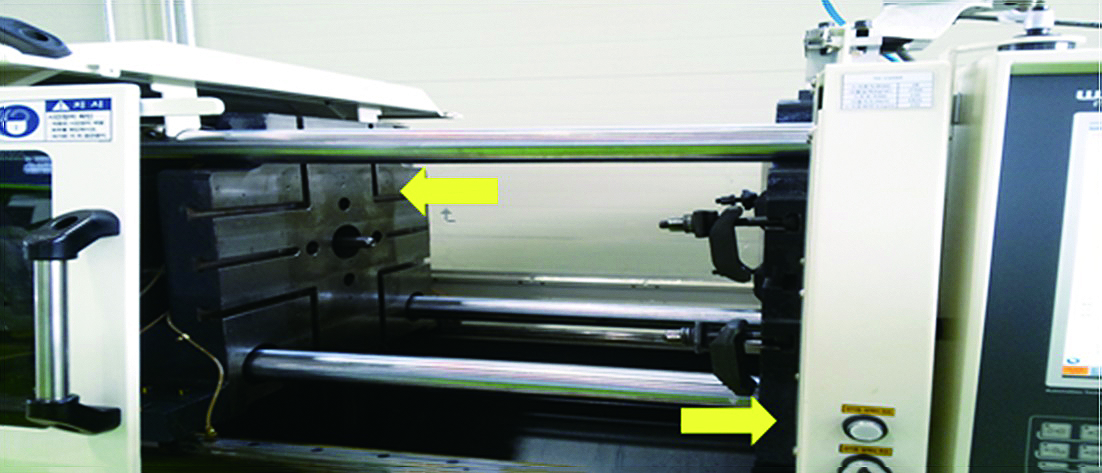

2) 형판 – die plate
일반적인 유압식 사출 성형기(소형, 중형)는 형판이 고정측, 이동측, 후판 등 3개가 있습니다. 고정측 형판과 이동측 형판 사이에 금형을 체결하고 후판은 금형의 크기에 따라 조절하는 형판을 말하는 것입니다. 대형 사출 성형기는 형판이 2개로 이루어져 있습니다. 즉 two plate 방식입니다.

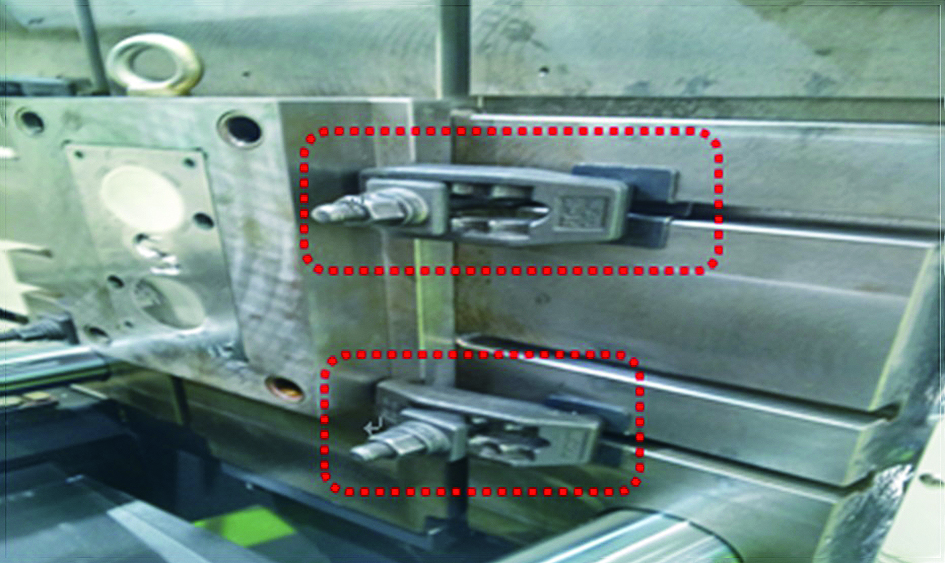

3) 클램프 – clamp
금형을 고정측 형판과 이동측 형판에 설치 시 금형을 고정하는 도구입니다. 클램프 고정용 라쳇렌치를 이용하여 금형을 고정합니다. 다만 대형 금형은 유압을 이용하여 금형을 고정하기도 하고, 클램프의 사용이 불필요한 마그네틱 형판을 사출 성형기에 부착해서 사용하는 사출현장도 있습니다.

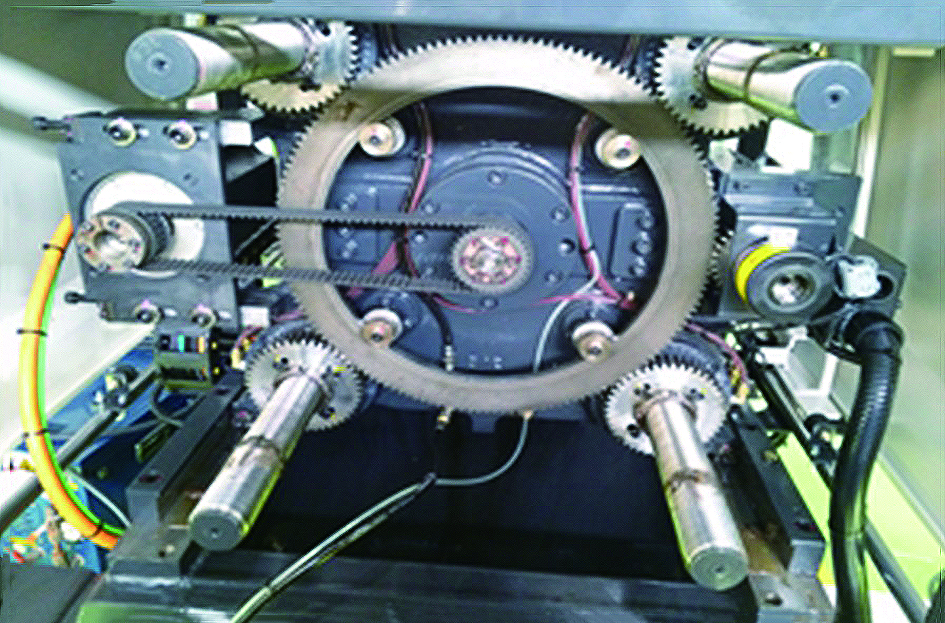

4) 형후 조정 장치 – mold adjustment part
금형의 두께에 따라 조정 및 형체력 설정을 위한 역할을 하는 장치입니다.
유압 모터 및 전동 모터가 장착되어서 기어를 움직여서, 또는 유압 실린더의 전·후진 동작으로 금형의 두께에 따라 조정이 되게 하는 기구입니다.

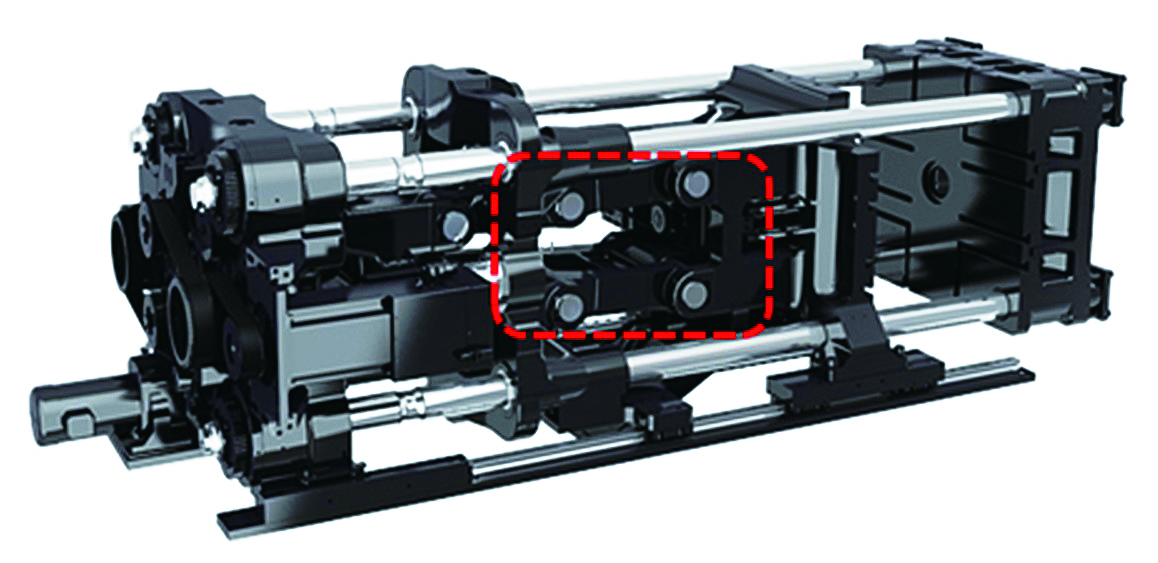

5) 토글 – toggle
작은 조작력으로 큰 힘을 얻는 데 쓰이는 링크 기구의 하나로, 관절 운동으로 큰 힘을 얻을 수 있는 기구입니다.

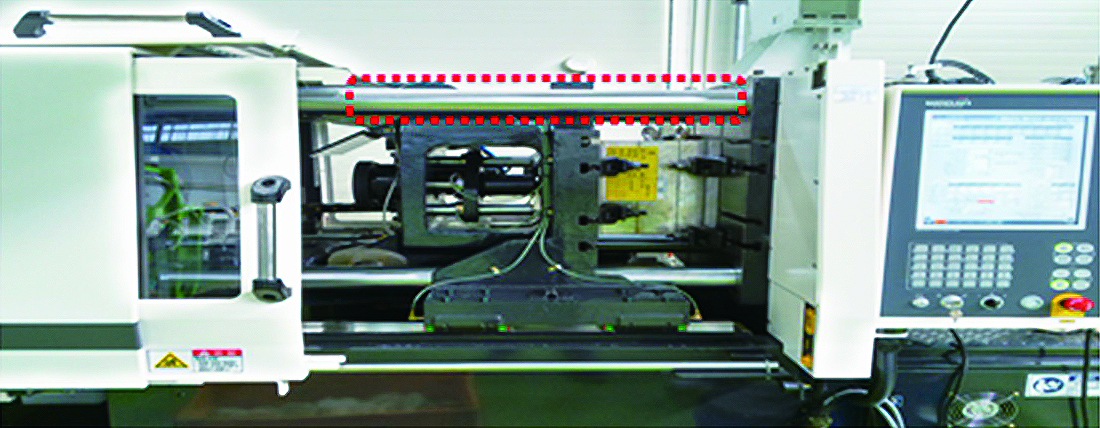

6) 타이바 – tie bar
사출 성형기 가동측 판이 금형 형개/폐 운동을 할 때 가이드 역할을 하고 형체력을 발생시키는 긴 봉의 형태입니다.(형체력은 타이바의 복원력에 의하여 발생함)

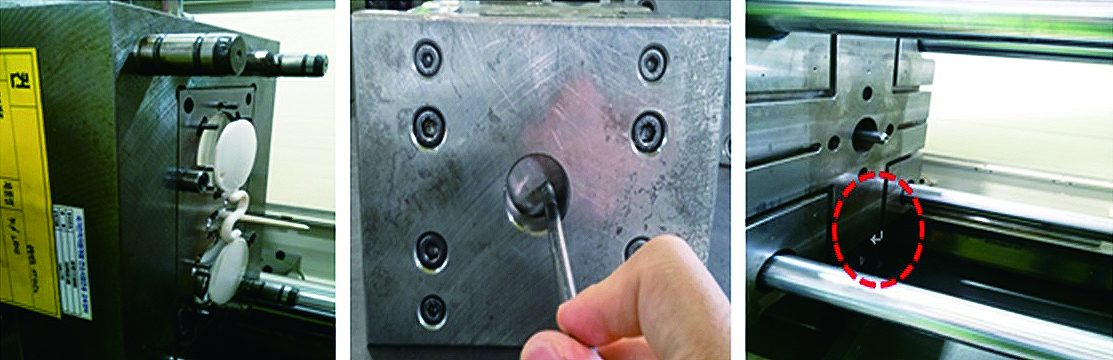

7) 에젝타 – ejector
금형 안에 제품을 측 코어부에 있는 제품을 취출하기 위하여 금형 안에 있는 제품을 밀어주는 장치입니다. 에젝타 방식은 제품에 따라 여러 가지가 있을 수 있습니다.

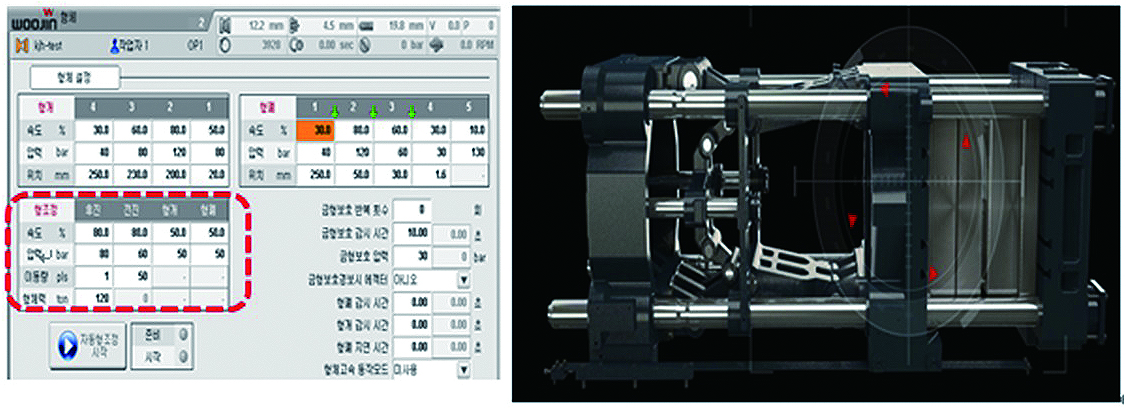

8) 금형 보호 – mold protect
금형을 닫을 때 이물이나 제품이 취출되지 않은 상태로 금형에 끼어 있을 때 금형을 파손되지 않게 하려고 일정 구간을 압력, 시간, 위치 등으로 설정하여 금형의 손상을 막는 사출 성형기의 기능입니다.

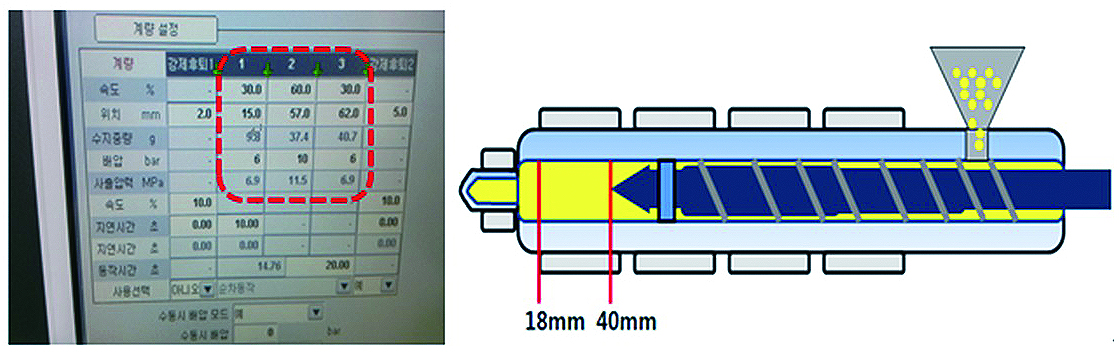

9) 계량 – plastic cutting, charging
사출성형에서 한 행정이 끝난 후 다음 사출을 하기 위한 동작으로 재료를 용융하는 과정과 수지를 가열 실린더 선단으로 이송하는 과정의 진행을 말하는 것입니다.

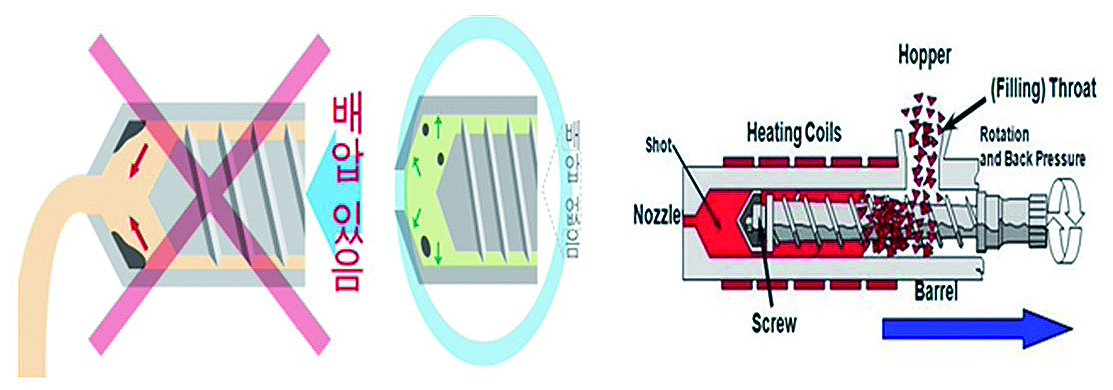

10) 배압 - back pressure
수지가 계량되어 screw 선단에 쌓이면 screw를 뒤로 후퇴하게 만드는데, 그 후퇴를 조절함으로 배럴 안에 있는 수지의 밀도를 조절하는 압력을 배압이라고 합니다.

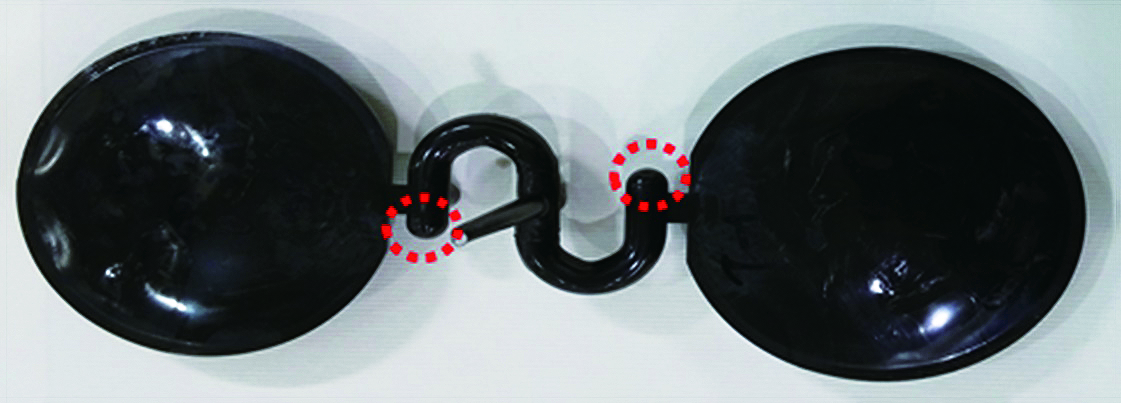

11) 슬러그 웰 – slug well
사출 성형기의 노즐을 통해 금형 안으로 유입되는 수지가, 즉 식은 수지(노즐 앞쪽에 남아있던) 재료가 스프루, 런너, 게이트를 통해 캐비티로 유입 되기전에 담길 수 있게 만든 공간을 말하는 것입니다.
12) 점도 – Viscosity
점성이라는 것은 흐름을 방해하려는 플라스틱의 성질을 뜻하는 것으로 점성 계수에 의해 정도를 나타내는데, 이 점성 계수를 점도라고 하고, 플라스틱의 끈적함 정도에 따라 플라스틱의 속도가 변화하기도 합니다.
