스프루, 로케이트링의 역할과 이젝팅 기구의 종류
작성자 : 편집부
2021-12-16 |
조회 : 1456
자료제공: 우진플라임 기술교육원 / 교수 한선근

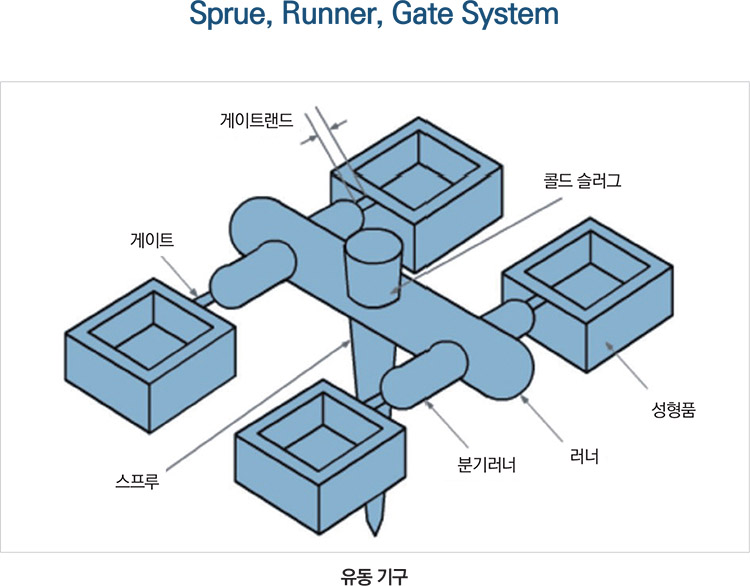

< 스프루(Sprue) System >
▶ 금형 입구에 위치
▶ 사출기 노즐 구멍으로부터 사출된 용융 수지를 런너에 보내는 역할
▶ 스프루 및 노즐의 결합 상태
① 스프루 구멍은 사출기의 노즐 구멍보다 커야 한다.
② 사출기의 노즐 구멍과 스프루 구멍의 중심이 잘 맞아야 한다.
③ 노즐 R보다 스프루 부싱의 R이 커야 한다.
(R이 큼으로써 노즐이 스프루 부싱에 완전하게 밀착되어 수지의 외부 분출을 막는다.)
④ 열처리하여 내마모성을 높인다.

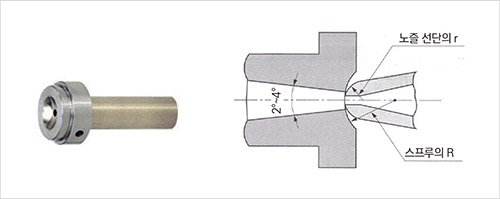

▶ 스프루, 스프루 부싱 및 노즐의 치수 결정
① 스프루 부싱의 R은 사출기 노즐 선단보다 1㎜ 정도 크게 하는 것이 바람직함
② 입구 직경은 사출기 노즐 구멍보다 0.5~1.0㎜ 정도 크게 가공한다.
③ 스프루 길이는 금형의 고정측 두께와 관련, 가능한 한 짧게 하는 것이 바람직함
④ 사출기의 스프루의 R 및 구멍의 직경은 작업하려는 사출기의 제원을 참고하여 적용함
⑤ 스프루의 테이퍼는 보통 최소 2도를 하되 길이에 따라 2도~4도 정도로 한다.
⑥ 다이렉트 게이트 타입의 경우 스프루의 치수 및 형대가 바로 다이렉트 게이트 치수이다.
⑦ 스프루 부위는 사출 용액의 원활한 유동을 위해 표면을 랩핑한다.(랩핑 방향은 수지의 흐르는 방향으로 한다.)
⑧ 스프루 부싱의 재료는 SM50C, STC5~STC7, SCM4 등을 사용한다.
⑨ 열처리할 경우 경도는 Hrc 40 이상으로 한다.

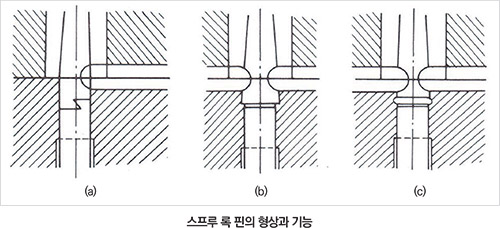

▶ 스프루 록크 핀
① 사출 후 금형이 열릴 때 스프루가 제품과 함께 가동측에 붙은 상태로, 고정측에 확실히 이탈되도록 하기 위하여 사용
② 갈퀴 형상이나 고정측 형판에 언더컷을 주어 스프루를 잡아당기게 한다.
③ 스프루 록크 핀의 상단에 모인 재료는 콜드 슬러그웰 역할을 한다.

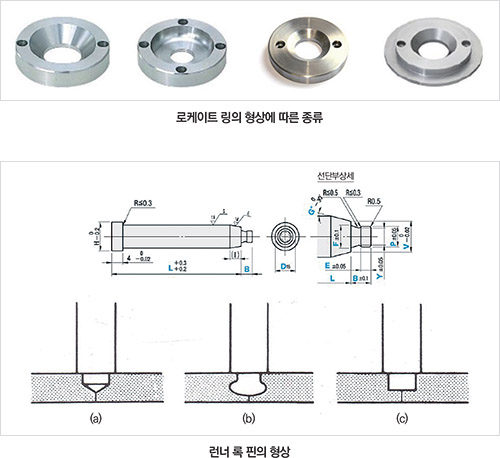

▶ 로케이트 링(Locate Ring)
로케이트 링(Locate Ring)은 금형의 상고정판(고정측) 중앙에 있는 카운터 보링 자리에 들어가며, 사출성형기의 노즐과 금형의 스프루 부싱의 중심을 맞추는 데 사용되는 부품으로 일명 센터링이라고도 한다. 사출성형기의 종류에 따라 지름이 100, 120, 150㎜ 등으로 나뉘며, 유럽 쪽에서는 간혹 가동측의 하고정판 쪽에도 설치하는 경우가 있다. 공차는 사출기보다 –0.2 정도 작게 관리하는 것이 좋다.
▶ 런너 록 핀
① 핀포인트 게이트 등에서 런너를 끌어당겨 성형품과 게이트를 분리시키는 역할을 한다.
② 단이진 라운드 형상을 가장 많이 사용
▶ 이젝팅 기구
이젝팅(Ejecting) 이란?
사출성형이 된 제품을 금형에서 원활하게 취출하기 위한 것을 총칭한다.

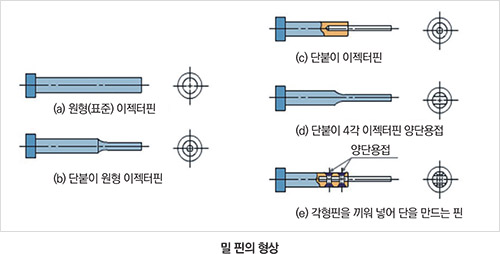

① 밀 핀(Ejector pin)에 의한 방식
밀 핀의 종류는 원형 또는 각형, 판 모양으로 되어 있다.

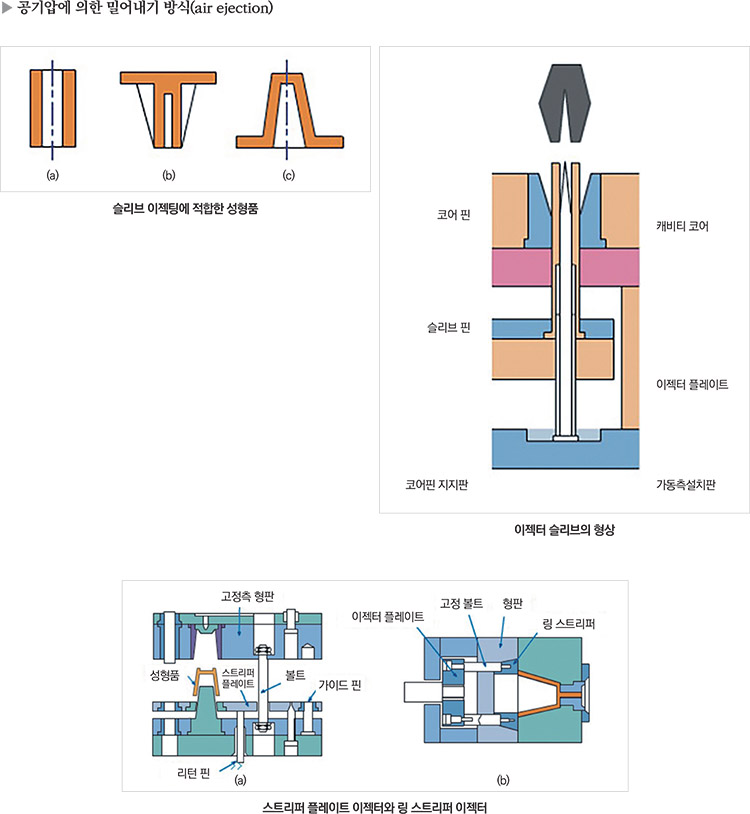

② 슬리브 밀 핀 (Sleeve ejector pin)에 의한 방식
중앙에 구멍이 있는 보스나 둥근 원통형의 성형품을 밀어내는 데 많이 사용
▶ 스트리퍼 밀 판(Stripper plate)에 의한 방식
① 제품을 밀어낼 때 측 벽에 큰 저항이 있는 상자 모양이나 원통 모양의 성형품
② 크랙이나 백화 현상이 없고, 변형이 적은 것을 요구하는 성형품
③ 이젝터 핀 자국이 남지 않아야 하는 성형품(투명 제품)
※ 성형품의 파팅 면이 복잡한 경우, 스트리퍼 플레이트의 대응으로 (b)와 같은 링을 사용함

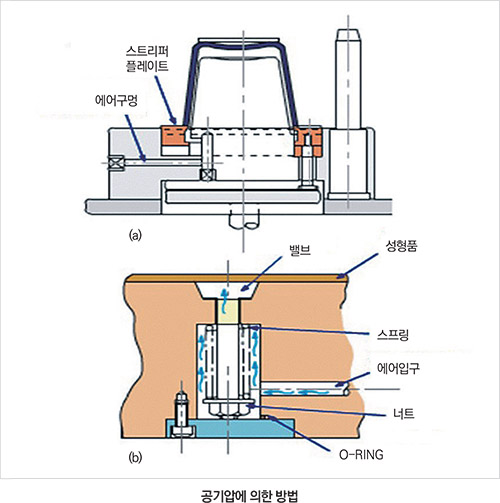

▶ 공기압에 의한 밀어내기 방식(air ejection)
장점
① 밀판 등의 기구가 필요 없어 금형 구조가 간단하다.
② 가동측이나 고정측 어느 것에도 쉽게 사용할 수 있음
③ 금형이 열리고 있는 사이에 임의의 위치에서 밀어내기가 가능함
④ 성형품과 코어 사이에 생기는 진공에 의한 문제를 해소해 준다.
⑤ 성형품 임의의 위치에 공기 통로를 설치할 수 있다.
⑥ 균일한 공기압력이 성형품 밑바닥 부분에 고르게 작용해야 변형을 일으키지 않음
⑦ 배관이 간단, 압축공기가 새도 성형품이 더럽혀 지지 않고 작업상 위험도 없다.
⑧ 금형의 냉각 작용도 겸할 수 있음
단점
① 성형품에 따라 사용 불가
② 공기압력에 한계가 있어 밀착력이 강한 제품 사용 불가
③ 공기의 누출이 있으면 이젝터 힘이 많이 감소하므로 주의해야 함
④ 공기 배관과 공기 압축기가 필요함
