사출성형 금형 언더컷 처리 기구에 대하여

작성자 : 편집부 2022-01-11 | 조회 : 2428


자료제공: 우진플라임 기술교육원 / 교수 한선근

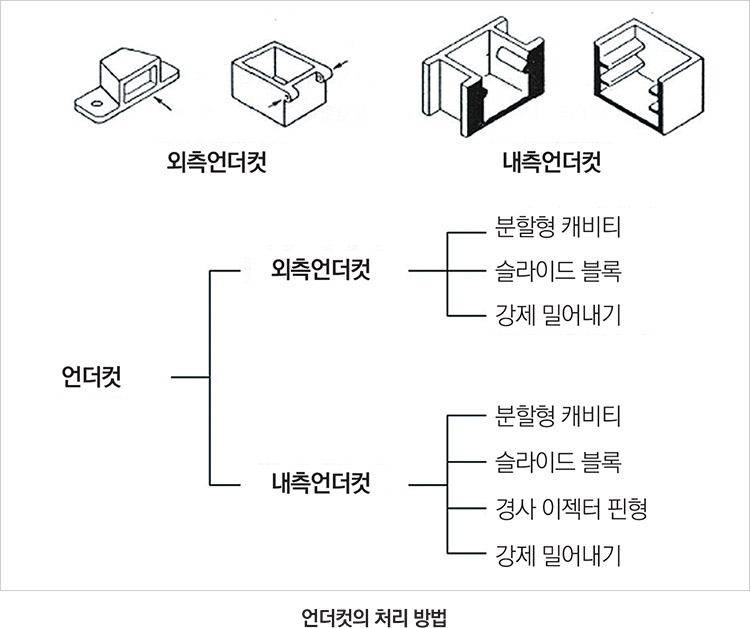

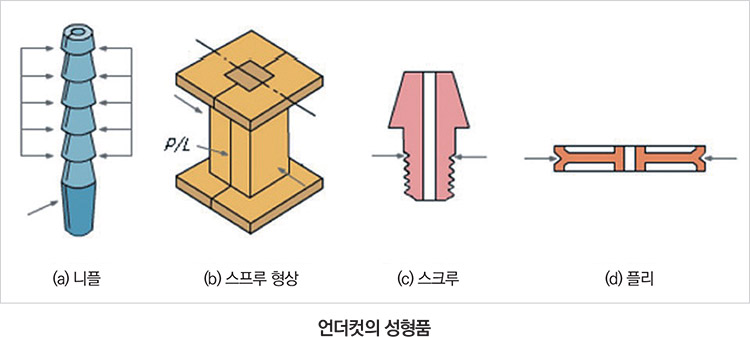

언더컷

금형 열림 방향으로 밀어내기 작동만으로 성형품을 빼낼 수 없는 턱이나 오목한 부분

1) 강제적 언더컷 처리

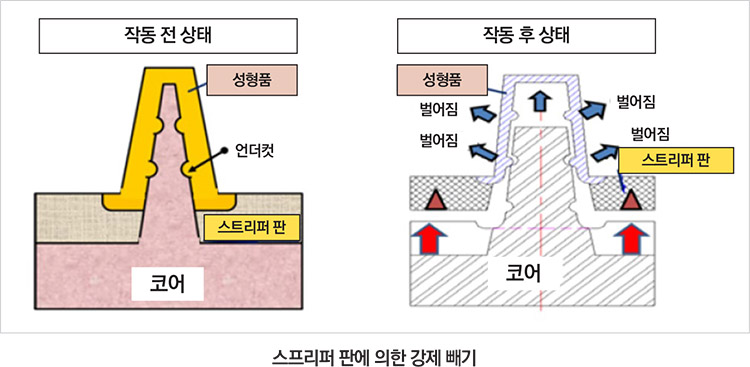

< 스트리퍼 판을 이용 >

PE, PP 등과 같이 탄성 높은 수지의 탄성을 이용하여 이형

< 슬라이드 코어에 의한 언더컷의 처리 >

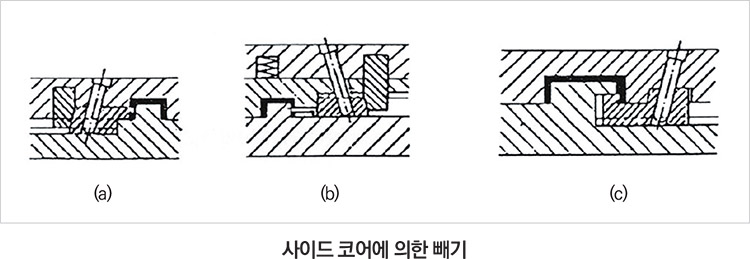

금형의 측면을 구성하는 부분을 후진 또는 전진시킴으로 언더컷을 빼내는 방법

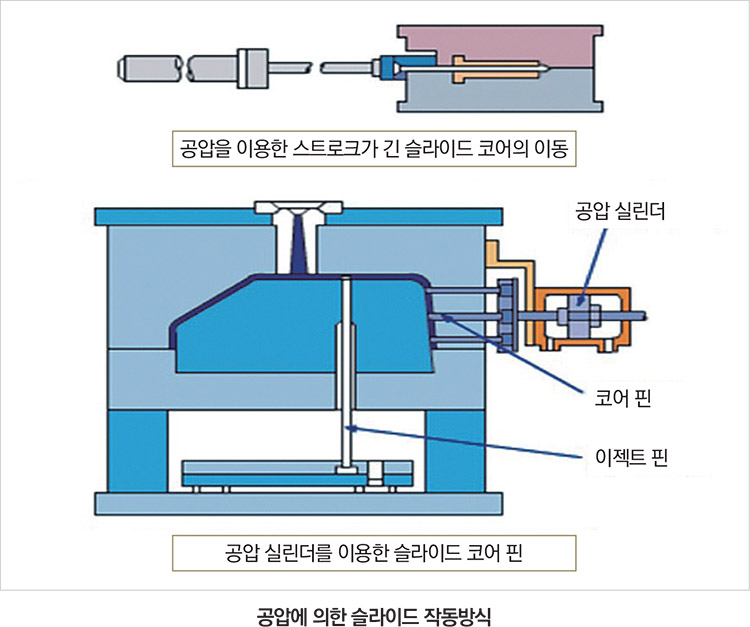

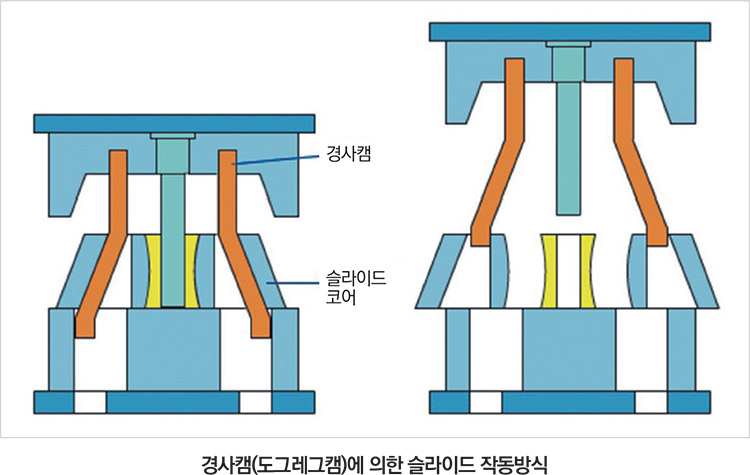

- 종류: 앵귤러핀 / 도그레그캠 / 랙기어 / 공유압

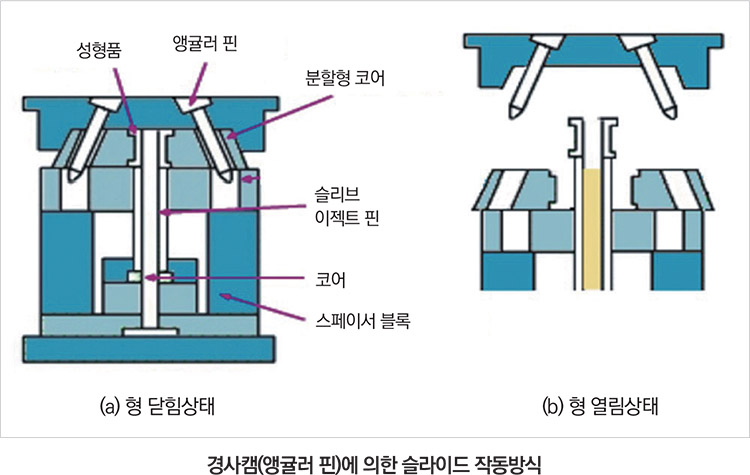

< 슬라이드 코어에 의한 언더컷의 처리 >

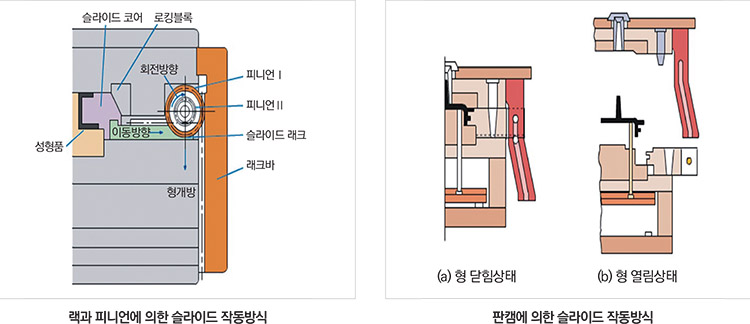

< 슬라이드 코어에 의한 언더컷의 처리 >

< 슬라이드 코어에 의한 언더컷의 처리 >

< 슬라이드 코어에 의한 언더컷의 처리 >

< 분할형에 의한 언더컷의 처리 >

언더컷 처리를 고려하여 캐비티 형판을 분할한 금형에 사용되며, 주로 외부 언더컷의 경우에 사용된다.

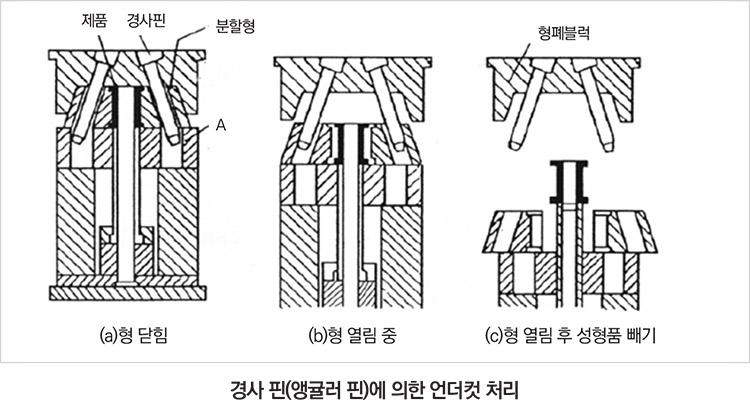

< 경사 핀(앵귤러 핀)에 의한 언더컷의 처리 >

아래 그림에서 나타낸 바와 같이 금형의 개폐 운동에 따라서 경사 핀을 이용하여 사이드 코어, 사이드 캐비티를 전진, 후진시키는 방법을 말한다.

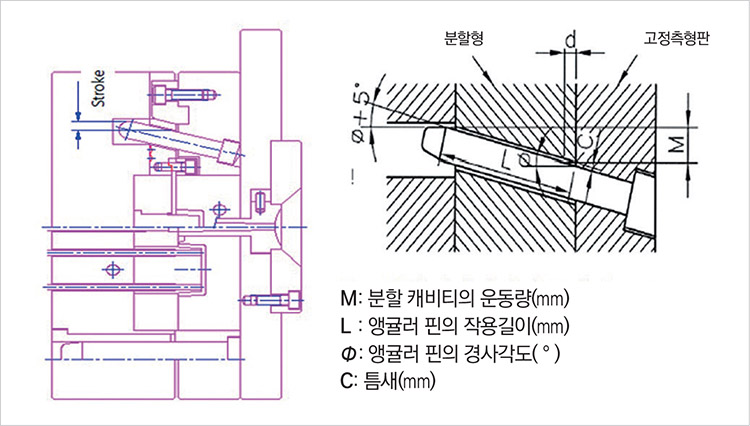

< 경사 핀(앵귤러 핀)에 의한 언더컷의 처리 >

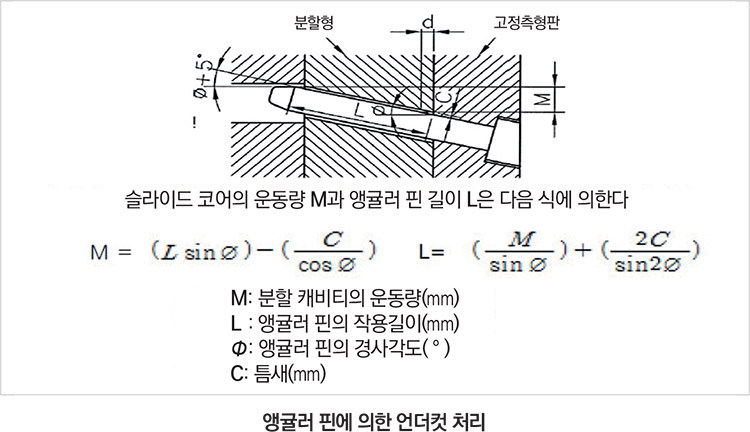

틈새 C는 앵귤러 핀의 성형압력 경감에 형개 시 분할형의 지연 역할을 하며, 앵귤러 핀의 경사 각도는 일반적으로 분할형의 작동 거리에 따라 결정되고, 일반적으로 10~25도까지 사용한다. 또 앵귤러 핀 선단의 모따기 각도는 보통 앵귤러 핀의 경사 각도의 ±5도이며, 로킹 블록의 각도는 앵귤러 핀의 경사 각도보다 2~3도 크게 한다.

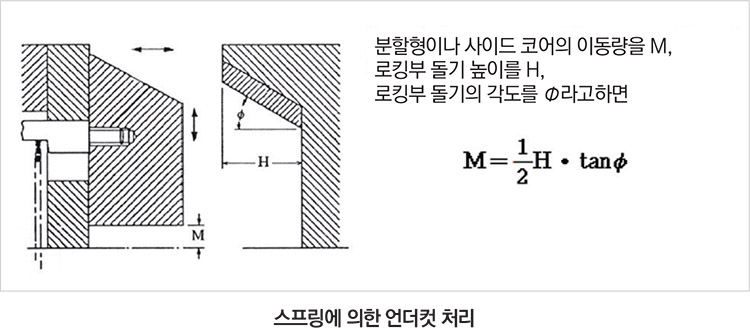

< 스프링에 의한 언더컷의 처리 >

스프링에 의한 사이드 코어나 분할형의 작동은 일반적으로 소형 금형에서 주로 사용되는데, 이때 스프링 힘에 의해 확실하게 사이드 코어나 분할형이 복귀되어야 한다.

< 스프링에 의한 언더컷의 처리 >

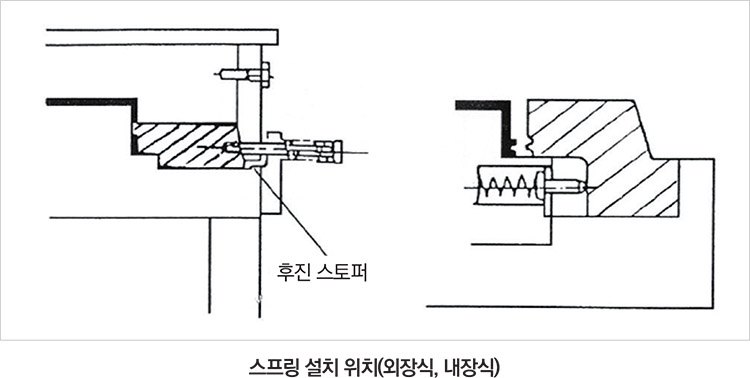

스프링은 내장식과 외장식이 있다.
어느 쪽이든 사이드 코어의 후진에만 스프링의 힘이 사용되고, 전진은 로킹부에 의해 이루어지므로 금형이 닫힘 상태에서는 로킹부에 사이드 코어 배면 경사부가 걸려 있어야 하며, 따라서 사이드 코어 후진을 한정하고 스토퍼가 설치되어야 한다.

< 나사 언더컷의 처리 >

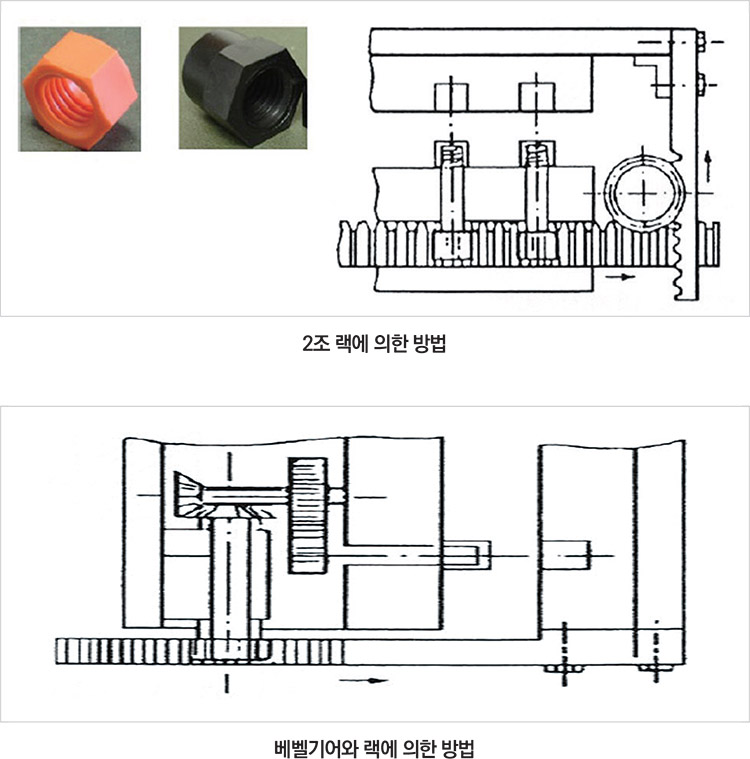

2개의 랙에 의한 구조로 고정 형판에 고정되는 랙에 맞물리는 피니언과 그 위치에 맞물리는 가로 방향의 랙이 있다. 이 랙에 의해 회전되는 회전 코어 추의 피니언으로 이루어지고 직선 배열에 사용된다.

랙과 베벨기어에 의한 구조로, 고정 형판에 고정되는 랙에 맞물리는 피니언과 동 축인 베벨기어와 2짝을 이루는 베벨기어와 동 축은 큰 기어가 있다. 이 큰 기어에 의해 회전되는 회전 코어의 피니언으로 이루어지고 원형배열에 사용된다.

< 나사 언더컷의 처리 >

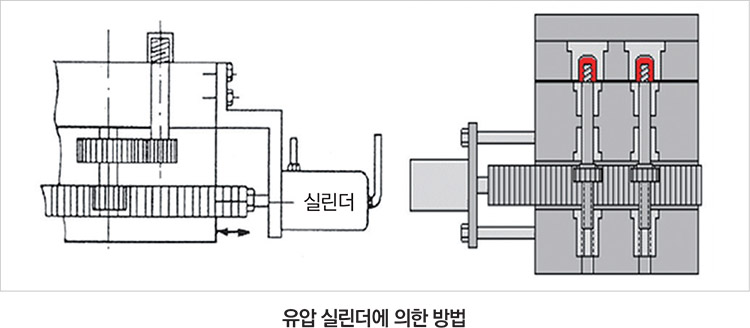

유압실린더에 의해 구동되는 랙과 피니언 방식으로 구동되는 랙에 의해 회전 코어가 회전한다.
