사출성형 설비의 점검과 보전방법
작성자 : 편집부
2022-12-16 |
조회 : 1043
자료제공: 우진플라임 기술교육원 / 교수 한선근
목표
1. 매뉴얼에 따라 설비의 성능을 유지하기 위하여 사출 성형기, 금형, 주변 설비를 점검하고 보수할 수 있어야 한다.
2. 사출 성형기의 관리 매뉴얼에 따라 누유, 누수가 없도록 청결한 환경을 유지할 수 있다.
3. 사출 성형기의 관리 매뉴얼에 따라 소모성 부품의 마모와 손상 여부를 점검하고 관리할 수 있다.
유지관리의 필요성
• 이용자의 안전 – 안전관리 소홀로 인한 사고 예방
• 기계 설비의 수명 및 성능 유지 – 관리 소홀로 인한 기계 수명 단축
• 생산제품 품질의 유지 – 성능 부족으로 인한 품질의 저하
사출 성형기 유지보수 기준서 개요
• 정의
사출 성형기 유지보수 관리에서 기본적으로 실행해야 하는 항목이다.
• 사출 성형기 유지보수 기준서란?
사출 성형기 유지보수 기준서란, 양산 협력사에서 관리하는 모든 사출 성형기에 대해서 유지보수 방법, 점검 사항 등에 대한 기본 원칙에 대한 설명서이다.
• 사출 성형기 유지보수 기준서의 목적 및 대상
사출 성형기의 유지보수 기준서는 양산 협력사에게 사출 성형기 유지보수 업무에 대한 기본원칙을 제시하여 사출 성형기의 기초 품질을 지속유지하도록 관리 방안을 규정하여 제품의 생산성 및 품위품질을 향상시킨다.
설비 관리는 청소, 청결, 습관화
• 청소
장비의 정기적인 청소를 통한 깨끗한 환경은 기계의 수명과 고품질 제품 생산에도 영향을 줄 수 있고, 작업자에게 쾌적한 환경 제공을 하여 생산능률도 향상된다.

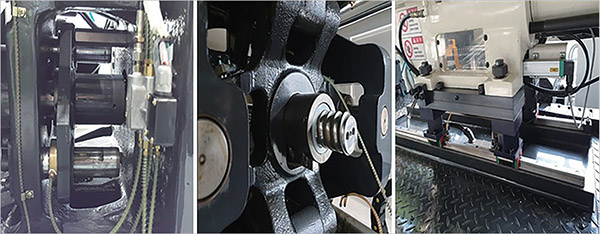

▶ 슬라이딩부 청결
▶ 타이바, 부스터 실린더 로드, 사출이나 노즐 피스톤 로드 등의 부위의 오일 제거
사출 성형기의 그리스나 오일이 공급되는 부위는 늘 청결한 오일과 그리스가 공급되어야 한다. 기존에 경화되어 고착된 이물질은 반드시 제거하는 것이 좋다.

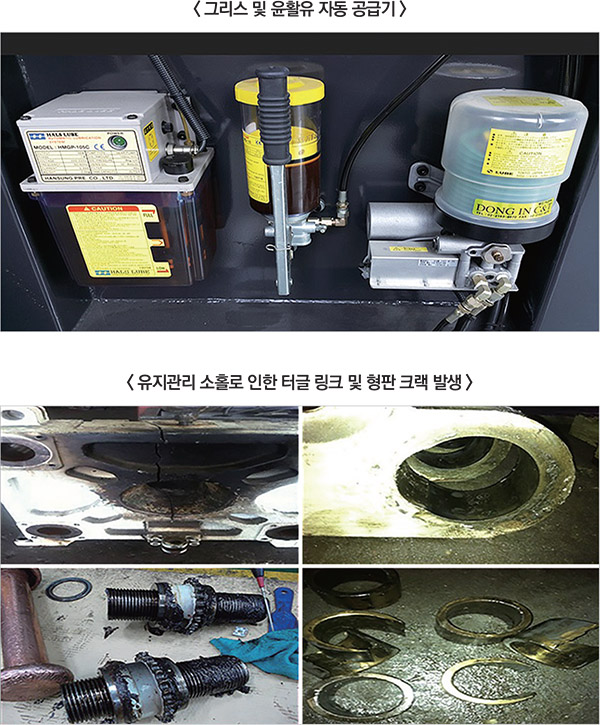

▶ 윤활유 및 그리스 자동 공급 장치
윤활유 및 그리스는 현장에 맞게 공급되는 시간과 양을 적절히 조정할 수 있다. 형체 측과 사출 측의 공급량을 알맞게 설정하는 것이 중요하다. 또한, 수동으로 구동하는 장치는 기준서와 표준서를 비치하여 정기적으로 공급과 그에 따른 확인이 필요하다.

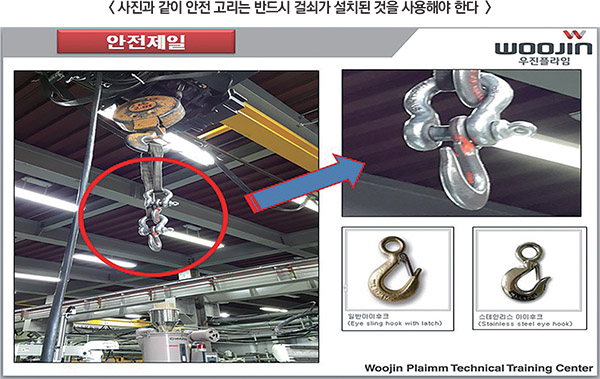

▶ 안전제일

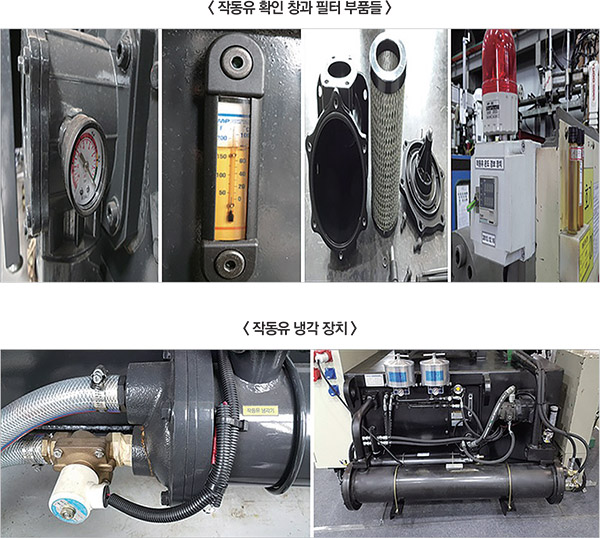

▶ 유압 작동 유 및 필터 점검
유압식 사출 성형기는 유압 작동유의 관리가 매우 중요하다. 유압 작동유는 온도가 항상 적정 온도를 유지되어야 하며, 청정도 또한 유지되어야 하기에 분기별로 점검을 하고 관리 기준을 마련 해두어야 한다.
작동유 온도는 35~45℃로 유지해야 하며 작동유 온도가 낮으면, 작동유 점도가 높아지고 펌프 흡입 유량이 부족해 각 유압장치의 작동이 원활하지 못하거나 압력손실, 동력 소비가 증가한다.
작동유 온도가 높으면, 점도가 낮아지게 되고 펌프 효율이 감소하여 운동부의 전단 마찰이 가속되어 유압장치의 동작 정밀도가 떨어진다.

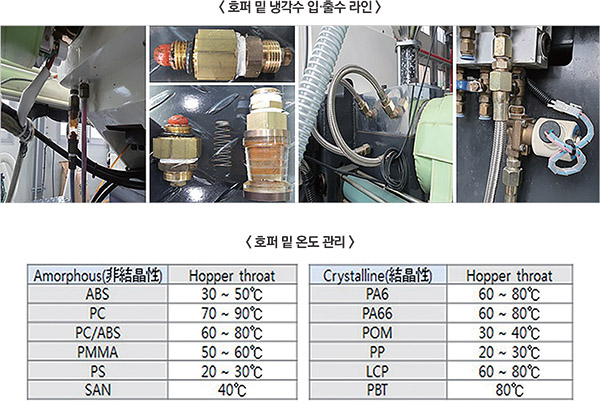

▶ 호퍼 밑 온도를 관리하자
Hopper throat의 온도 관리는 사용하는 수지 융점(Melting Point) 보다 낮게 해야 한다. 일반적으로 70~80℃로 관리한다.
Hopper throat 부위가 융점 이상이 되면, 수지가 Pellet 형태에서 덩어리 형태로 변화되므로 수지 이송이 원활하지 않게 된다.

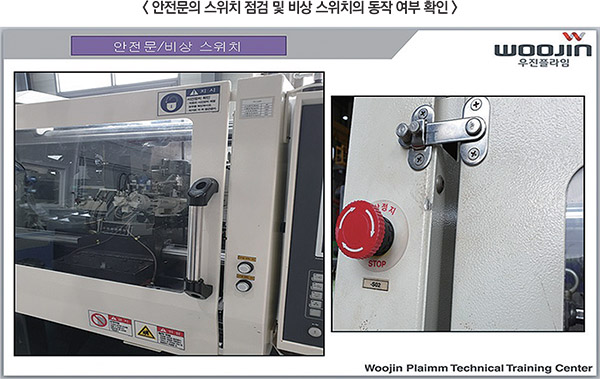

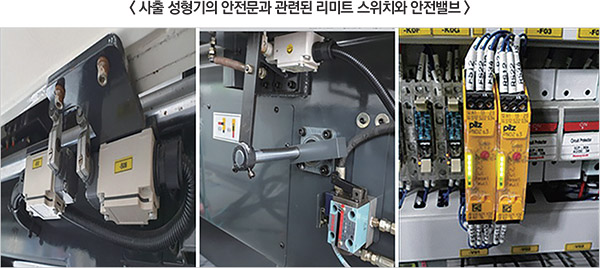

▶ 이 밖의 안전장치 점검은 필수

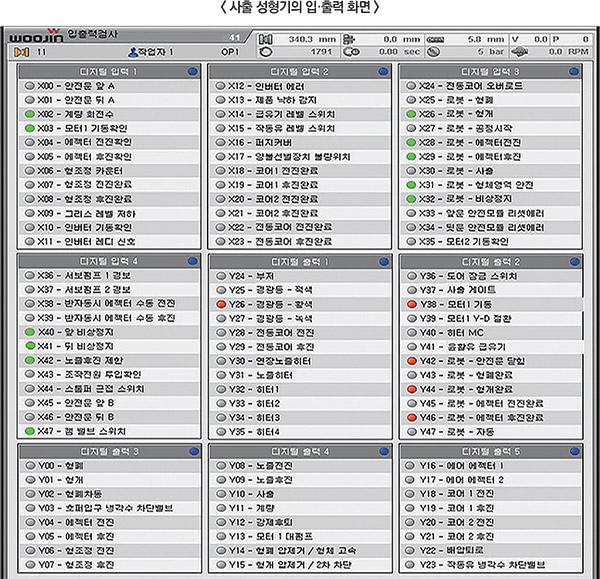

▶ 사출 성형기의 센서와 스위치의 동작 여부는 입·출력 화면에서 확인하라
※ 설비의 유지관리에 관심을 가져야 하며, 전사원이 모두 보전 관리자라는 생각을 가져야 한다.
