사출성형기 주변기계 활용에 대하여
작성자 : 취재부
2023-02-27 |
조회 : 983
개요
주변기계란? 사출성형기를 이용하여 제품을 생산하는 과정에서 하나의 완벽한 성형품을 생산하는 데 필요한 기기 및 서비스를 총칭하는 개념입니다.
목적

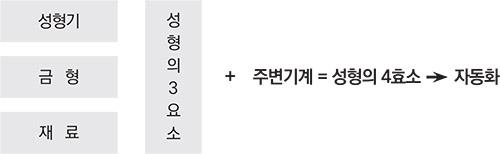

사출성형의 3요소(사출성형기, 금형, 재료)로는 안정된 제품과 고품질의 제품 확보가 어려워 주변기계를 이용하여 지속적인 고품질의 제품을 양산하기 위한 목적을 가지고 있습니다.
주변기계의 종류
1. 금형 온도 자동 조절기
이 글은 금형 온도를 조절하여 제품에 나타날 수 있는 불량과 치수 안정성에 대하여 알아본 결과를 공유합니다.

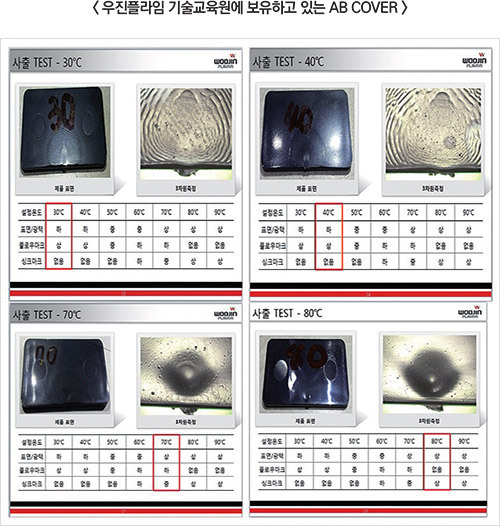

본 실험은 금형 상·하 측 온도를 30도부터 80도까지 10도씩 올려가면서 제품에 나타나는 현상을 파악해봄으로 금형 온도의 중요성을 알아보려고 하였습니다.

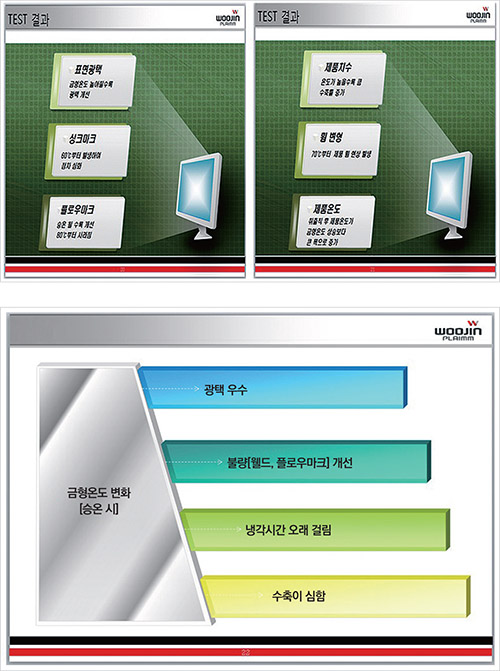

본 실험을 통해 금형 온도를 적절히 조절함으로 치수 안정성과 제품 표면에 나타날 수 있는 불량을 줄일 수 있다는 결론을 얻었습니다.
금형 온도란?
- 수지가 닿은 금형의 CAVITY 벽면의 온도를 말하는 것입니다.

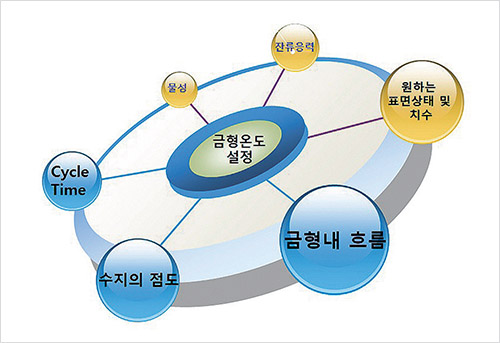

• 금형 온도 조절의 목적
① CYCLE TIME 단축
② 성형품의 개선
③ 성형품의 표면 상태개선
④ 성형품의 강도 저하방지
⑤ 성형품의 변형방지와 치수 정밀도 유지
• 금형 온도 조절기의 효과
금형 온도가 계속 유지되기 때문에 웰드, FLOW MARK, 휨, 광택도 등 외관상 품질이 안정적으로 관리됩니다.
• 온도 조절 장치의 종류
- HEATER를 이용한 온도제어 방식
HEATER를 금형 속에 체결하여 국부적으로 가열하는 방식으로 열을 공급하는 방식으로, 열을 내릴 수 있는 기능이 없기에 연속으로 사출성형 작업 시 금형의 온도가 설정된 온도보다 올라갈 수 있다는 단점이 있습니다.

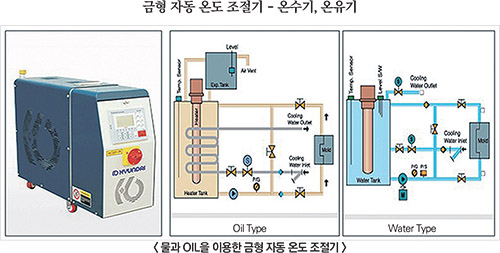

- 매체 제어 방식
물, OIL 등의 액체를 매체로 열을 가해 금형의 온도를 관리하는 방식으로, 물을 이용하면 온수기, OIL을 이용하여 금형 온도를 관리하는 방식은 온유기라고 하며, 현재 제일 많이 사용하는 방식은 온수기이며, 가압 방식을 이용하면 물의 온도를 150도 이상 올릴 수 있는 장점이 있습니다.
