나노기술이 현대 과학과 산업에 혁신적인 변화를 가져오면서 그중에서도 나노 분산은 다양한 응용 분야에서 핵심적인 역할을 하고 있다. 나노 분산은 나노미터(㎚) 크기의 입자를 연속 상 내에 고르게 분포시키는 과정을 의미하며, 이를 통해 입자 본연의 물리적, 화학적 특성을 극대화하거나, 새로운 성질을 부여할 수 있다.

나노미터 크기는 보통 1~100㎚ 범위로 정의되며, 이는 개별 분자가 나노 구조로 배열되거나 조작될 때 나타나는 독특한 특성에서 비롯된다. 이러한 나노입자는 높은 표면적 대 부피 비율, 독특한 광학적, 전기적, 자기적 특성, 그리고 뛰어난 기계적 안정성을 갖는다. 따라서 나노 분산은 물리학, 화학, 생물학 등 기초과학에서부터 전자, 의약, 에너지, 화장품, 코팅 산업 등 다양한 응용 분야에 이르기까지 폭넓게 활용되고 있다.

나노 분산 기술의 중요성은 입자의 크기와 분포 상태가 물질의 특성과 성능에 중대한 영향을 미친다는 사실에 기인한다. 예를 들어, 의약품에서 나노 크기의 입자를 활용하면 생체 이용률을 크게 향상시킬 수 있으며, 화장품에서는 피부 흡수력과 투명도를 증대할 수 있다. 전자소자에서는 나노입자를 균일하게 분산시켜 전도성과 내구성을 향상시킬 수 있고, 에너지 저장 장치에서는 더 나은 충전 및 방전 특성을 구현할 수 있다. 이러한 성과를 가능하게 하는 핵심은 나노입자가 응집하거나 침전되지 않도록 안정적으로 분산시키는 기술에 있다.

1.1 나노입자의 본질과 기술적 의의

나노입자(Nanoparticles, NPs)는 일반적으로 1~100㎚ 크기 범위를 가지는 초미세 물질로 정의되며, 이와 같은 나노 스케일에서는 기존 벌크 물질과는 본질적으로 다른 물리·화학적 거동을 나타낸다. 이는 입자의 크기가 전자 및 광자의 파장과 유사해짐에 따라 양자 구속 효과(quantum confinement effect)가 발생하고, 동시에 비 표면적이 급격히 증가하기 때문이다.

이러한 특성 변화는 다음과 같은 물성 변화를 유도한다.

• 전자 구조 변화 ⇨ 밴드갭 조절 가능

• 표면 반응성 증가 ⇨ 촉매 및 반응성 향상

• 광학 특성 변화 ⇨ 국소 표면 플라즈마 공명(LSPR)

• 생체 상호작용 증가 ⇨ 약물 전달(drug delivery) 및 생체 계면(bio-interface) 활성화

결과적으로 나노입자는 단순한 미세화가 아니라, ‘물질 기능을 재정의하는 플랫폼’으로 작용하며, 환경·에너지·전자·바이오 등 모든 산업영역에서 기술 패러다임을 변화시키고 있다.

1.2 나노기술의 진화와 물질 발견

나노기술은 1980년대 STM(Scanning Tunneling Microscope)의 개발과 플러렌(fullerene) 발견을 기점으로 본격적인 과학적 체계를 갖추기 시작하였다. 흥미로운 점은 나노구조가 현대 기술 이전에도 이미 존재했다는 사실이다.

• 고대 다마스커스(Damascus) 강철 ⇨ 나노와이어 구조

• 고대 도자기 ⇨ CNT 유사 구조

이는 나노구조가 정교한 인위적 공정에서만 형성되는 것이 아니라, 자연 및 경험적 공정에서도 형성될 수 있음을 의미한다. 특히 금(Au), 은(Ag) 나노입자의 경우, Michael Faraday의 콜로이드 연구에서 입자의 광학적 분산 특성에 따른 색상 변화가 이미 관찰된 바 있으며, 이는 현재 플라즈몬(plasmonics) 연구의 기초가 된다.

즉, 나노기술의 본질은 새로운 물질이 창출에 국한되는 것이 아니라, 기존 물질의 구조 스케일을 정밀하게 제어한 공학적 기술에 있다고 할 수 있다.

2. 나노입자 재료의 응용과 합성

나노입자는 각종 전자정보 소자, 광 기능 소자, 에너지 소재, 바이오·의약 및 화장품 산업에 이르기까지 다양한 분야에서 기능성 소재로 활용되고 있다. 특히 나노입자는 기존 마이크로미터 크기의 입자와 비교할 때 물질의 본질적 물성이 비연속적으로 변화하는 특징을 가지며, 이는 나노미터 스케일에서 발현되는 고유한 물리·화학적 메커니즘에 기인한다.

나노입자의 대표적인 특성은 양자(quantum) 크기 효과와 표면 효과로 설명될 수 있다. 입자 크기가 감소함에 따라 전자의 에너지 준위는 불 연속화되며, 이는 밴드 구조의 변화 및 전자 밀도 상태의 재구성을 유도한다. 동시에 비 표면적의 급격한 증가는 표면 원자의 비율을 증가시켜 화학적 반응성, 촉매 활성 및 계면 상호작용을 극대화한다. 이러한 특성 변화는 광학적 흡수 및 산란 특성, 전기적 전도성, 화학적 반응성 등에서 기존 벌크 물질과는 본질적으로 다른 거동을 나타내며, 그 결과, 나노입자는 디스플레이, 반도체, 센서 및 의료 기기 등 첨단 산업에서 필수적인 소재로 자리매김하고 있다.

그러나 나노입자의 이러한 우수한 기능성에도 불구하고, 실질적인 응용에 있어 가장 큰 기술적 제약은 열역학적 및 동역학적 불안정성에 있다. 나노입자는 높은 표면 에너지로 인해 계의 자유 에너지를 최소화하려는 경향을 보이며, 이에 따라 입자 간 응집(agglomeration) 및 응결(coalescence)이 자발적으로 발생한다. 특히 브라운 운동에 의해 입자 간 충돌 빈도가 증가하고, 반데르발스 인력 및 정전기적 상호작용이 복합적으로 작용하여 2차 입자 형성을 촉진한다. 이러한 응집 현상은 입자의 유효 크기를 증가시키고, 결과적으로 나노입자의 고유 물성을 저하시키는 주요 원인으로 작용한다.

따라서 나노입자 기술의 핵심은 단순한 합성에 국한되지 않으며, 입자의 분산 안정성 확보 및 계면 제어에 있다. 나노입자가 매질 내에서 개별 입자로 균일하게 분산된 상태를 유지하지 못할 경우, 광학적 투과성, 전기적 특성, 촉매 활성 등 주요 성능이 급격히 저하될 수 있다. 이에 따라 나노입자 합성 기술과 더불어 분산, 표면 개질 및 계면 설계 기술이 동시에 요구되는 복합 공정 기술로 인식되고 있다.

나노입자의 합성 방법은 크게 기상합성법, 액상합성법, 고상합성법으로 구분된다. 이 중 고상합성법은 공정의 단순성과 대량 생산 측면에서 장점이 있지만, 입자 크기를 수십 나노미터 이하로 정밀 제어하는 데에는 본질적인 한계를 가진다. 반면 기상합성법과 액상합성법은 입자의 핵 생성과 성장을 분리 제어할 수 있어, 입도 분포 및 형태를 더욱 정밀하게 조절할 수 있다는 점에서 더욱 효과적인 합성 방법으로 평가된다.

기상합성법의 경우, 고온에서 기화된 전구체가 급속 냉각되면서 나노입자가 형성되며, 핵 생성과 성장 과정의 동역학적 제어를 통해 입자 크기를 조절할 수 있다. 그러나 이 과정에서는 높은 입자 농도와 충돌 확률로 인해 응집이 발생하기 쉬우므로 후속 분산 공정이나 표면 안정화 기술이 필수적으로 요구된다. 반면 액상합성법은 용액 내에서 반응 조건(pH, 이온 농도, 온도, 용매 극성 등)을 정밀하게 조절할 수 있어 입자 간 상호작용을 효과적으로 제어할 수 있으며, 계면활성제 또는 분산제를 활용한 입자 안정화가 용이하다. 특히 입체 장애(steric hindrance) 및 정전기적 반발력(electrostatic repulsion)에 기반한 분산 안정화 메커니즘은 나노입자의 응집을 억제하는 데 핵심적인 역할을 한다.

나노입자의 균일한 분산은 응용 성능을 결정짓는 핵심 인자로 작용한다. 예를 들어, 액정 디스플레이의 컬러필터에서는 50㎚ 이하의 안료 입자가 균일하게 분산되어야 높은 광 투과도와 우수한 색 재현성을 확보할 수 있다. 또한 하드 코팅층 및 반사방지막에 사용되는 지르코니아 나노입자 역시 수십 나노미터 이하의 균일 분산 상태를 유지해야만 광학적 균질성과 내구성이 확보된다. 이는 나노입자의 크기뿐만 아니라 입자 간 거리 및 분산 균일성이 광학적 특성에 직접적인 영향을 미침을 의미한다.

광촉매 시스템에서의 산화티타늄(TiO₂) 나노입자 역시 유사한 원리가 적용된다. 입자 크기가 감소함에 따라 비 표면적이 증가하고 활성 부위(active site)가 확대되어 촉매 효율이 향상되지만, 응집이 발생할 경우 실제 반응에 기여하는 표면적이 감소하게 된다. 따라서 1차 입자의 구조를 유지한 상태에서 수십 나노미터 수준으로 분산시키는 것이 촉매 성능 극대화의 핵심 요소로 작용한다.

나노입자의 분산 제어 기술은 나노기술의 핵심 기반 영역으로서, 향후 나노소재의 상용화 및 고기능화 실현에 결정적인 기여를 할 것으로 판단된다.

입자는 물질을 구성하는 미시적 기본 단위로서 고체, 액체 또는 기체 상태로 존재할 수 있다. 이들의 크기와 형상은 나노미터(㎚)에서 밀리미터(㎜)에 이르기까지 광범위하게 분포하며, 이러한 기하학적 특성은 재료의 물리적·화학적·기계적 거동에 직접적인 영향을 미치는 핵심 인자로 작용한다.

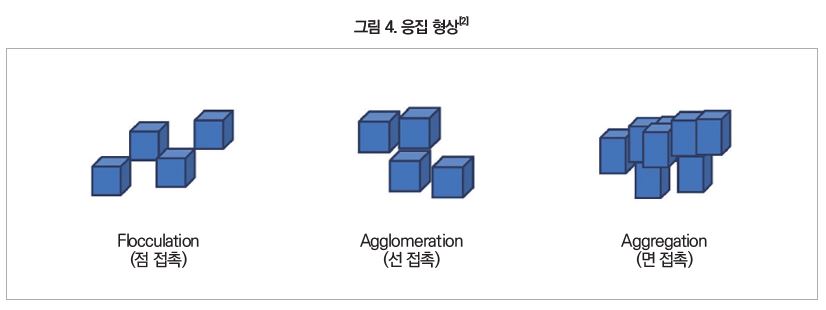

입자는 개별적으로 존재할 수 있을 뿐만 아니라, 입자 간 상호 작용으로 응집(aggregation) 또는 응집체(agglomerate)를 형성하여 더욱 큰 구조로 발현되기도 한다. 이러한 집합 구조는 시스템의 분산 안정성, 유변학적 특성 및 기능적 성능을 결정짓는 중요한 요소로 작용한다.



3.2 크기



입자의 크기는 일반적으로 입자의 최대 직경 또는 평균 직경으로 정의된다. 입자의 크기 범위는 수 ㎚에서 ㎜에 이르기까지 매우 넓게 분포하며, 이 중 특히 약 1㎚에서 1㎛ 범위에 해당하는 입자를 콜로이드 입자(colloidal particles)로 정의한다. 이 크기 영역은 계면과 표면 효과가 지배적으로 작용하는 영역으로, 다양한 물리 화학적 관점에서 활발한 연구가 이루어지고 있다.



입자 분산 시스템에서 콜로이드 크기 영역의 입자는 분산 안정성, 비 표면적, 계면 반응성 등에 지대한 영향을 미치므로 특히 중요한 의미를 갖는다. 일반적으로 입자의 크기가 작아질수록 단위 질량당 표면적이 증가하여 계면 에너지 및 반응성이 증가하며, 동시에 브라운 운동과 같은 열적 요인의 영향이 커져 분산 안정성에도 중요한 변화를 유도한다. 입자 크기의 정밀한 평가는 분산 시스템의 설계 및 품질 제어에 필수적이며, 대표적인 분석 기법으로는 동적 광 산란(DLS), 주사전자현미경(SEM), 투과전자현미경(TEM) 등이 활용된다.



3.3 형상

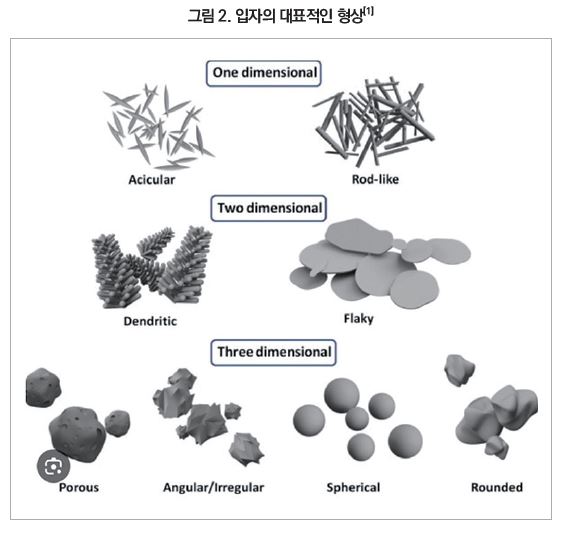

입자의 형상은 입자가 가지는 기하학적 구조를 의미하며, 이는 입자의 물리적 거동 및 분산 특성을 결정짓는 중요한 인자이다. 액체 상태의 입자는 일반적으로 표면장력에 의해 구형(spherical)에 가까운 형태를 가지는 반면, 고체 입자의 경우에는 형성 및 성장 메커니즘에 따라 구상(spherical), 미립상(granular), 침상(acicular), 판상(plate-like), 섬유상(fibrous), 불규칙상(irregular) 등 다양한 형태로 존재한다.



이와 같은 형상적 특성은 입자의 유동성, 충진 밀도, 입자 간 상호작용 및 결합력에 직접적인 영향을 미치며, 결과적으로 분산성, 점도 특성, 그리고 최종 제품의 물성 발현에 중요한 역할을 한다. 특히 이방성(anisotropic) 형상을 갖는 입자의 경우, 방향성에 따른 물성 변화가 발생할 수 있어 분산 및 공정 설계 시 보다 정밀한 고려가 요구된다.



3.4 분산

분산은 입자가 개별적으로 분리된 상태로 특정 연속 상(continuous phase) 내에 균일하게 분포하는 상태 또는 이를 구현하는 일련의 과정을 의미한다. 이러한 분산 과정은 물리적·화학적·기계적 방법의 복합적 작용을 통해 이루어지며, 최종 분산의 품질은 입자의 크기 및 형상, 표면 특성, 그리고 분산 매체의 물리 화학적 성질에 의해 결정된다.

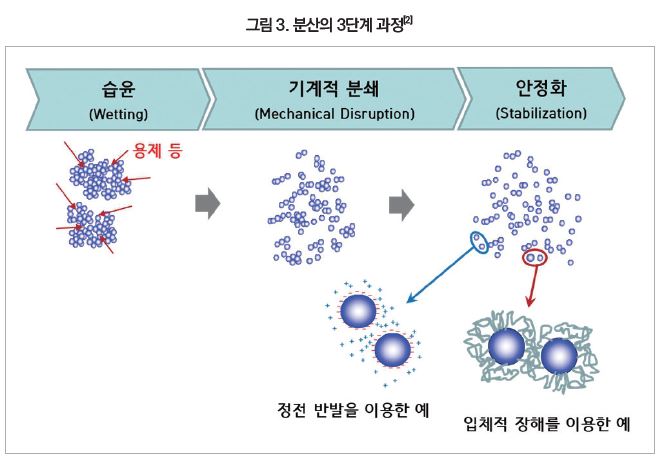

입자의 분산 과정은 일반적으로 세 가지 단계로 구분할 수 있다.



첫째, 습윤(Wetting) 단계는 고체 입자의 표면이 액체 매체에 의해 완전히 피복되는 과정이다. 이 단계에서는 액체가 입자 표면에 균일하게 퍼져야 하며, 이를 위해 표면장력 및 계면장력의 정밀한 제어가 필수적이다. 적절한 습윤이 이루어지지 않을 경우 이후 분산 효율이 현저히 저하될 수 있다.



둘째, 기계적 분산 단계는 응집체 형태로 존재하는 입자를 외부 에너지를 이용하여 개별 입자로 분리하는 과정이다. 이 단계에서는 전단력, 충격력, 압축력 등과 같은 물리적 힘이 주로 작용하며, 대표적인 장비로는 볼밀, 비드밀, 호모게나이저(homogenizer), 초음파 분산기 등이 사용된다. 이 과정에서 입자의 크기와 형상은 분산 효율 및 안정성에 중요한 영향을 미친다.



일반적으로 입자 크기가 작을수록 비 표면적이 증가하여 분산 매체와의 상호작용이 증대되지만, 동시에 표면 에너지 증가로 인해 재응집 가능성 또한 증가하는 경향이 있다. 또한 입자의 표면 특성 및 표면 에너지는 분산 매체와의 상용성을 결정하는 인자로 친수성, 소수성, 전하 밀도 등은 분산 안정성에 직접적인 영향을 미친다. 더불어 분산 매체의 점도, 극성, 표면장력 등은 입자의 공간적 분포와 동적 거동을 지배하는 주요 변수로 작용한다.



셋째, 안정화 단계는 분리된 입자가 재응집하지 않고 장기적으로 균일한 분포를 유지하도록 제어하는 과정이다. 이를 위해 계면활성제, 분산제, 안정제와 같은 화학적 첨가제를 활용하여 입자 간 상호작용을 조절한다.



이러한 첨가제는 입자 표면에 흡착하여 전하 분포를 변화시키거나 입자 간 반발력을 증가시킴으로써 분산 안정성을 확보한다. 특히, 전기 이중층에 의한 정전기적 반발, 고분자 사슬에 의한 입체 장애, 그리고 이들 메커니즘의 복합 작용은 입자 간 응집을 효과적으로 억제하며, 안정한 콜로이드 분산계를 형성하는 주요 기작으로 작용한다.

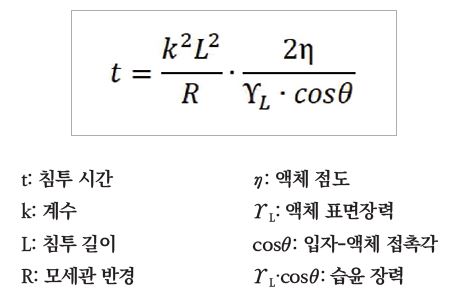

루카스–워시번 방정식(Lucas–Washburn Eqn.)[2]은 모세관 구조 내에서 액체의 침투 거동을 정량적으로 설명하는 대표적인 수학적 모델로서, 습윤 현상을 이해하는 데 이론적 도구로 활용된다. 이 방정식은 액체가 모세관을 따라 침투하는 거리와 시간 간의 상관관계를 규명함으로써, 계면 현상과 유체 유동의 상호작용을 체계적으로 설명한다.

이 방정식은 모세관 내 액체 유동이 점성 저항과 표면장력에 의해 유도되는 구동력 간의 균형에 의해 지배됨을 보여준다. 특히 침투 길이 L이 시간 t의 제곱근에 비례하는 관계를 갖는다는 점에서, 초기에는 높은 구동력에 의해 빠른 침투가 발생하지만, 시간이 경과함에 따라 점성 저항의 영향이 상대적으로 증가하여 침투 속도가 점진적으로 감소하는 비선형 거동을 나타낸다.



또한, 방정식에 포함된 각 인자는 침투 거동에 다음과 같은 물리적 영향을 미친다. 모세관 반경 R은 다공성 구조의 기하학적 특성을 반영하는 인자로, 반경이 클수록 유체 흐름에 대한 저항이 감소하여 더욱 빠르고 깊은 침투가 가능하다. 액체 점도 η는 유동에 대한 내부 저항으로 작용하며, 점도가 증가할수록 침투 속도는 감소하고 동일 시간 내 침투 깊이 또한 제한된다.



한편, 표면장력 γ은 액체 분자 간 응집력(cohesive force)을 나타내는 동시에 계면에서의 구동력을 제공하는 요소로 작용한다. 표면장력이 클수록 액체는 계면을 따라 보다 안정적으로 퍼지며, 모세관 내 침투를 유도하는 힘 또한 증가한다. 접촉각 θ는 고체–액체 계면에서의 젖음성을 나타내는 지표로, 접촉각이 작을수록 액체는 표면에 대해 우수한 습윤성을 나타내며 침투가 용이해진다.

결과적으로, 이러한 인자들은 상호 연계적으로 작용하여 고체 표면 또는 다공성 구조 내에서의 액체 침투 및 습윤 거동을 결정한다.



3.5 분산상



분산상은 입자 분산계 내에서 연속상에 의해 둘러싸여 분산되어있는 입자 또는 물질을 의미한다. 이는 고체, 액체, 또는 기체 상태로 존재할 수 있으며, 연속상 내에서 개별적인 상(phase)으로 분리된 형태를 유지한다. 예를 들어, 페인트 시스템에서 안료 입자는 대표적인 분산상에 해당하며, 이러한 분산상의 특성은 최종 제품의 색상, 광학적 특성 및 기능적 성능에 직접적인 영향을 미친다.



3.6 연속상 또는 분산매



입자가 개별적으로 분리된 상태로 존재하기 위해서는 입자 간 공간을 채우는 매질이 필요하며, 이처럼 분산상을 둘러싸고 있는 상을 연속상 또는 분산매라 정의한다. 연속상은 분산상이 안정적으로 존재할 수 있는 환경을 제공하는 역할을 하며, 일반적으로 액체 또는 기체 상태가 사용된다. 연속상의 물리 화학적 특성, 예를 들어 점도, 용해도, 표면장력, 극성 등은 입자의 분산 상태 및 장기 안정성에 결정적인 영향을 미친다.



3.7 입자 분산계



입자 분산계는 분산된 입자(분산상)와 이를 둘러싸는 매체(연속상)로 구성된 이원계 또는 다상 복합 계를 의미한다. 이 시스템은 입자의 크기, 형상, 농도, 그리고 분산 안정화 메커니즘에 따라 콜로이드, 현탁액, 유화액 등으로 구분된다. 이러한 분산계는 화장품, 의약품, 코팅, 나노소재 등 다양한 산업응용 분야에서 사용되고 있다.

나노입자의 응집은 합성 공정 전반에서 발생한다. 액상 합성 공정에서는 입자 생성 직후부터 입자 간 충돌과 상호 작용에 의해 응집이 촉진되며, pH 조절이나 계면활성제 첨가를 통해 분산 안정화를 시도하더라도 이후의 건조 및 열처리 과정에서 다시 응집이 발생하는 경우가 빈번하다.



기상 합성 공정의 경우에는 고온 환경에서 입자 간 소결이 일어나며, 이는 보다 강한 응집체 형성을 유도한다. 또한 분말 상태의 취급 및 이송 과정에서도 입자 간 접촉과 압축에 의해 응집이 쉽게 발생한다. 따라서 나노입자의 실질적인 활용을 위해서는 단순한 입자 합성 기술을 넘어, 입자 간 상호작용을 정밀하게 제어하여 안정한 분산 상태를 구현하는 기술이 필수적으로 요구된다.

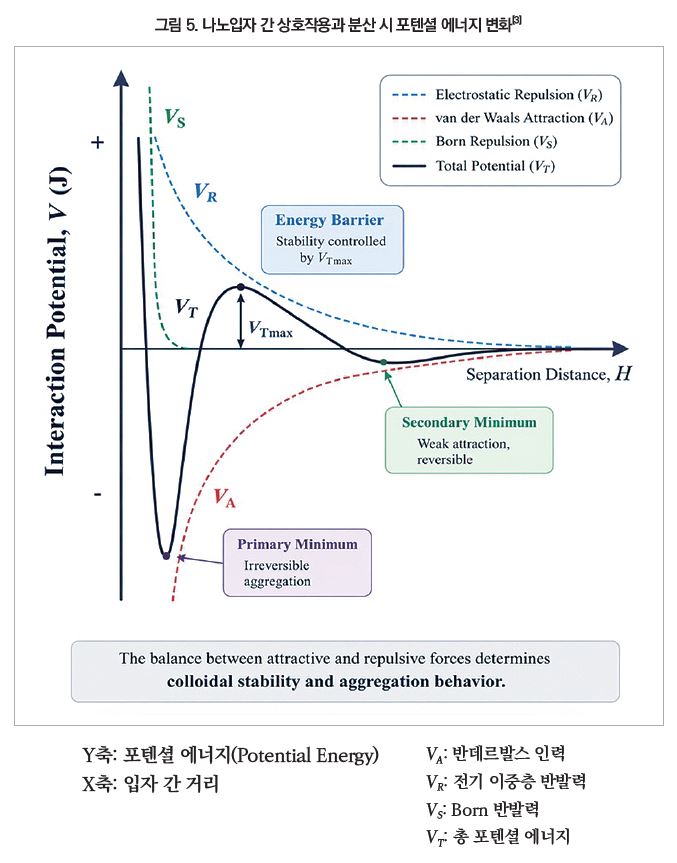

이러한 분산 제어는 주로 두 가지 이론적 틀에 기반하여 이해될 수 있다. 하나는 수용액계에서 적용되는 DLVO 이론으로, 반데르발스 인력과 전기 이중층 반발력 간의 균형을 통해 입자의 응집 및 분산 거동을 설명한다. 다른 하나는 유기 용매계에서 중요한 역할을 하는 배제체적 효과(excluded volume effect)로 분산제 또는 고분자가 입자 표면에 흡착되어 입체적 장벽을 형성함으로써 입자 간 접근을 물리적으로 차단하는 메커니즘이다.



이러한 이론적 기반에도 불구하고, 실제 산업 공정에서 요구되는 수준의 나노입자 분산 즉, 특정 입자 크기, 농도, 점도, 그리고 높은 순도를 동시에 만족하는 대량 생산 공정을 구현하는 것은 여전히 기술적으로 매우 어려운 과제로 남아 있다. 특히, 기존 분산 공정에서는 충분한 분산을 위해 높은 기계적 에너지를 부여하는 경우가 많았으며, 이는 입자의 구조적 손상, 결정성 저하, 및 물성 열화를 초래하는 문제를 일으킨다.



이와 같은 한계를 극복하기 위한 접근으로, 최근 저에너지 분산 기술(low-energy dispersion technology)이 주목받고 있다. 특히 비드밀을 활용한 분산 공정에서는 비드 크기를 미세화하고 충돌 및 전단 에너지를 정밀하게 제어함으로써, 입자의 응집체는 효과적으로 해체하면서도 1차 입자의 구조와 결정성을 유지하는 방식이 제안되고 있다. 이러한 접근은 나노입자의 고유 물성을 보존하면서도 안정한 분산 상태를 확보할 수 있는 유망한 기술로 평가된다.

기존 산업 공정에서 사용되는 분산법은 크게 3롤 밀, 무매체 분산, 그리고 매체 분산으로 구분된다. 3롤 밀은 롤 간 속도 차에 의해 형성되는 전단 구배를 이용해 입자에 응력을 부여하는 방식으로 고농도 슬러리나 비교적 큰 응집체에는 유효할 수 있으나, 나노입자 수준에서 요구되는 정밀한 에너지 제어에는 한계가 있다. 한편 초음파, 캐비테이션(Cavitation), 습식 제트밀(Jet mill), 초박막 고전단 분산과 같은 무매체 분산법은 오염이 적다는 장점이 있으나, 나노입자는 질량이 극히 작아 유체장 내에서 받는 상대 운동 차가 작기 때문에 응집체를 해체할 만큼 충분한 힘을 전달하기 어렵다.



결과적으로 실제 나노입자 분산에서는 여전히 비드나 볼을 사용하는 매체 분산이 가장 실효적인 기술로 간주된다. 다만 기존 비드밀은 메시(mesh) 또는 슬릿(slit) 방식의 분리기를 사용하므로 일반적으로 0.1㎜ 이상의 큰 비드를 사용해야 하며, 이는 나노입자에 비해 과도한 충돌 및 전단 에너지를 부여하여 입자 파손과 재응집을 유발할 가능성이 높다.

4.1 단축형 비드밀 사용 저에너지 분산

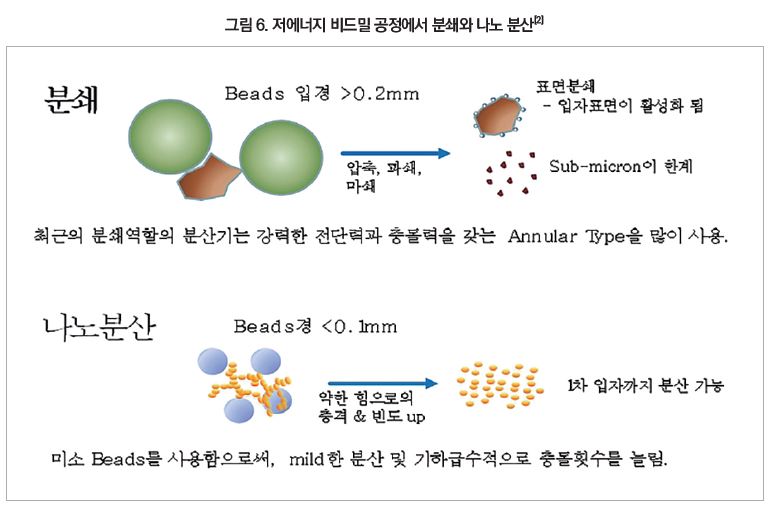

저에너지 비드밀 분산은 나노입자 응집체를 효과적으로 해체하면서도 1차 입자의 구조적·결정학적 특성을 유지하기 위한 공정 설계 전략으로 이해될 수 있다. 기존 비드밀 공정이 주로 높은 충돌 및 전단 에너지를 이용하여 입자를 분쇄하는 데 초점을 두었다면, 저에너지 비드밀은 그와 달리 “응집체만 선택적으로 분리하고 입자 본체는 보존하는 것”을 핵심 목표로 한다. 이러한 접근은 나노입자의 기능성이 입자의 크기뿐 아니라 형상, 결정성, 표면 상태에 의해 좌우된다는 점에서 필수적이다.



4.1.1 기본 메커니즘

저에너지 비드밀 분산은 비교적 단순한 단계적 모델로 설명될 수 있으며, 이는 세 가지 핵심 단계로 구분된다.

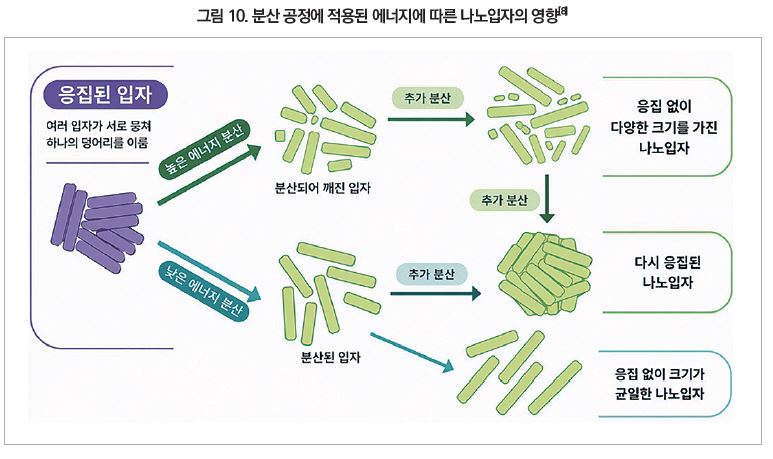

첫째, 교반 초기 단계에서는 비드(bead)가 용기 내에서 이동 및 회전하면서 분산계 내 유동장을 형성한다. 이 과정에서 비드는 서로 충돌하거나 슬러리와 상호작용하며, 응집된 나노입자와의 접촉 가능성을 증가시킨다.



둘째, 비드 간 충돌 및 전단력에 의해 응집체에 기계적 응력이 전달된다. 이때 중요한 점은 전달되는 에너지가 입자 내부 결합을 파괴할 정도로 크지 않고, 응집체 경계면을 선택적으로 분리할 수 있는 수준이어야 한다는 것이다. 이러한 조건에서 응집체는 개별 1차 입자로 해체되며, 동시에 새로운 표면이 노출되어 활성화 부위가 형성된다.



셋째, 분산된 입자의 활성 표면은 분산제 또는 전기적 반발력(제타 전위)에 의해 안정화된다. 이 단계에서 적절한 표면 피복 또는 전하 형성이 이루어지지 않을 경우, 새롭게 생성된 입자들은 재응집하게 된다.



결과적으로, 저에너지 비드밀 분산은 단순한 물리적 분쇄 과정이 아니라, 기계적 해체와 계면화학적 안정화가 동시에 작용하는 복합 공정으로 이해되어야 한다.



4.1.2 에너지 제어와 분산 조건

저에너지 분산 공정의 핵심은 비드와 입자 간 충돌 에너지를 정밀하게 제어하는 데 있다. 일반적으로 비드 크기가 작을수록 단위 충돌당 전달되는 에너지는 감소하지만, 충돌 빈도는 증가한다. 이러한 다중 충돌 환경은 낮은 에너지 상태에서 반복적인 응력을 제공함으로써, 입자 손상을 최소화하면서 응집체를 효과적으로 분리하는 데 유리하다.



실험적으로 제시된 조건에 따르면, 비드 크기 약 7~50㎛, 회전 속도 약 3~8㎧ 범위에서 저에너지 분산이 효과적으로 이루어진다. 이 범위를 초과할 경우, 입자에 과도한 에너지가 전달되어 입자 파손, 비정질화, 재응집과 같은 부정적 현상이 발생한다. 반대로 에너지가 지나치게 낮을 경우에는 응집체 해체가 충분히 이루어지지 않는다.



또한 분산 시간 역시 중요한 변수로 작용한다. 초기에는 응집체 해체에 의해 입자 크기가 급격히 감소하지만, 일정 시간이 경과하면 입자 표면 활성화로 인해 재응집이 발생할 수 있다. 따라서 분산 공정에는 항상 최적 처리 시간이 존재하며, 이를 벗어나면 오히려 분산 품질이 저하될 수 있다.

4.1.3 단축형 비드밀(UAM, Uniaxial Bead Mill)

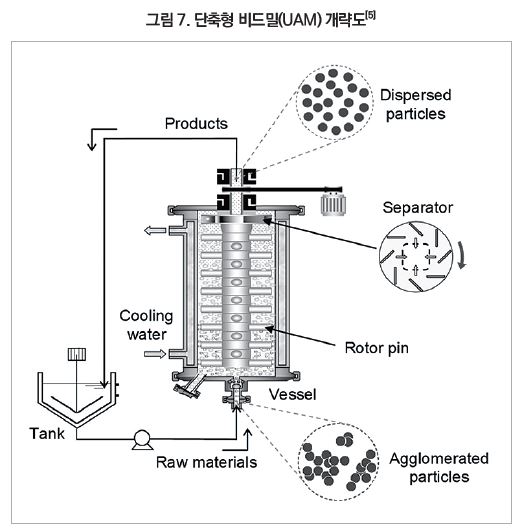

단축형 비드밀은 저에너지 분산을 구현하기 위해 개발된 장치로, 단일 축 방향으로 회전하는 로터와 원심 분리기를 결합한 구조를 갖는다. 장치 내부는 슬러리가 순환하는 폐쇄 시스템으로 구성되며, 하부에서는 비드와 응집체 간의 충돌 및 전단 작용이 발생하고, 상부에서는 원심력에 의해 비드와 분산된 나노입자가 분리된다.

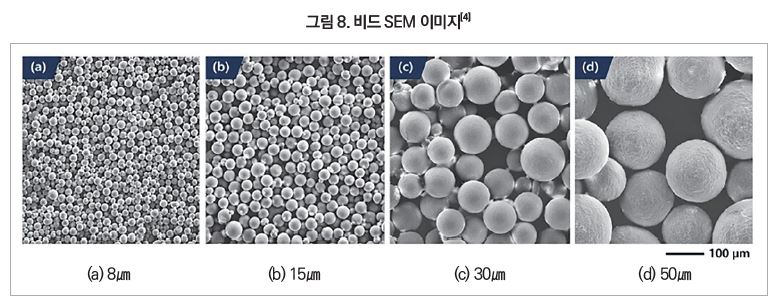

이 장치의 가장 큰 특징은 기존 비드밀 대비 매우 작은 비드(7~50㎛)를 사용할 수 있다는 점이다. 작은 비드는 충돌 에너지를 감소시키는 동시에 충돌 빈도를 증가시켜, 나노입자 분산에 최적화된 에너지 전달 환경을 제공한다.



실험 결과에 따르면, 적절한 비드 크기(예: 15~30㎛)에서는 TiO₂ 나노입자의 응집체가 효과적으로 해체되어 1차 입자 수준까지 분산되는 것으로 나타났다[4]. 반면 비드 크기가 클 경우에는 입자 파손 및 재응집이 동시에 발생하여, 분산 효율이 오히려 저하되는 현상이 관찰되었다. 이러한 결과는 저에너지 분산에서 비드 크기 선택이 결정적 변수임을 나타낸다.

4.1.4 UAM을 이용한 TiO₂ 나노입자의 분산 거동

단축형 비드밀(UAM)을 이용한 TiO₂ 나노입자의 분산 거동은, 저에너지 비드밀 공정의 유효성을 가장 잘 보여주는 대표적 사례이다. 수계 슬러리 내에 존재하는 침상(needle-type) TiO₂ 나노입자 응집체를 대상으로 하여 비드 크기, 분산 시간, 그리고 회전 속도가 입자 파손 및 입도 분포 변화에 미치는 영향을 체계적으로 조사하였다[4].

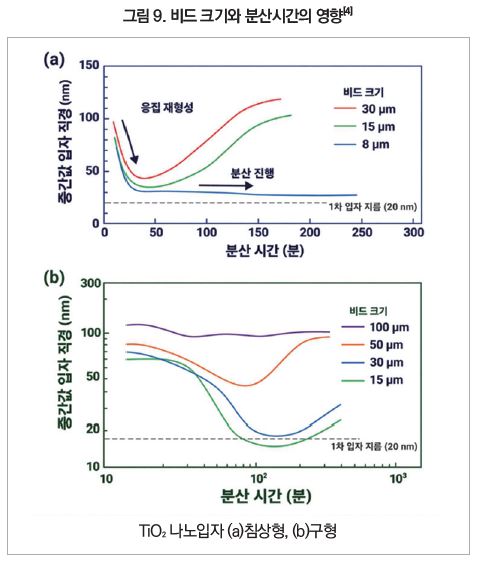

결과에 따르면, UAM 내에서 TiO₂ 응집체의 분산은 전형적인 “감소-반등”형 입도 변화 거동을 나타낸다. 즉, 분산 초기에는 응집체가 비드 간 충돌과 전단력에 의해 해체되면서 입자 크기 분포가 더 작은 영역으로 이동하지만, 일정 시간이 경과하면 다시 큰 입도 영역으로 이동하는 경향이 관찰되었다. 이는 응집체가 효과적으로 분해된 이후에도 새롭게 노출된 입자 표면이 높은 표면 에너지 상태를 유지함에 따라 입자 간 상호작용이 다시 강화되고, 결국 재응집이 발생하기 때문이다.



특히 밀링 과정에서 생성된 새로운 파단 면은 매우 활성화된 상태이므로, 분산된 입자들이 다시 서로 부착할 가능성이 커진다. 또한 응집체 해체가 진행될수록 슬러리 내 입자 수 농도가 증가하여 입자 간 충돌 빈도 역시 증가하므로, 응고 특성 시간이 짧아져 재응집이 더욱 촉진될 수 있다.



비드 크기의 영향은 매우 뚜렷하게 나타난다. 15㎛와 30㎛ 비드를 사용할 경우, 응집된 TiO₂ 나노입자는 효과적으로 해체되어 최소 입도 영역에서 약 15㎚ 부근의 뚜렷한 피크가 관찰되었으며, 이는 응집체가 거의 1차 입자 수준으로 분산되었음을 의미한다. 반면 50㎛ 및 100㎛와 같은 상대적으로 큰 비드를 사용할 경우에는 입자 크기가 충분히 감소하지 않았고, 오히려 분산 과정에서 입자 손상과 재응집이 더 우세하게 나타났다.



이는 큰 비드가 충돌 시 입자에 전달하는 에너지가 과도하여, 응집 경계만 선택적으로 해체하는 것이 아니라 입자 본체 자체를 손상시키기 때문으로 해석된다. 즉, UAM 분산에서 비드가 지나치게 클 경우 저에너지 분산이라는 본래의 목적에서 벗어나, 분산보다 파쇄에 가까운 메커니즘이 지배하게 된다.



분산 시간에 따른 입자 크기 변화는 TiO₂의 형상에 따라서도 차이를 보였다. 침상 TiO₂와 함께 구상 TiO₂ 나노입자를 비교 대상으로 사용하였으며, 전반적인 경향은 두 시료 모두 유사하게 나타났다. 즉, 분산 시간이 증가함에 따라 평균 입자 크기는 점차 감소하다가 1차 입자 크기에 도달한 이후, 과도한 에너지 공급이 이루어지면 다시 증가하는 거동을 나타냈다[8].



다만 구상 TiO₂는 침상형 TiO₂에 비해 상대적으로 분산이 용이하였으며, 특히 8㎛ 비드 조건에서는 재응집 없이 거의 완전한 1차 입자 분산이 가능하였다. 이는 입자의 형상 이방성이 분산 거동에 중요한 영향을 미친다는 점을 의미한다. 일반적으로 침상 입자는 구상 입자보다 접촉 면적과 방향성 상호작용이 커서, 응집 해체와 안정화가 더 어려운 특성을 가진다[8].

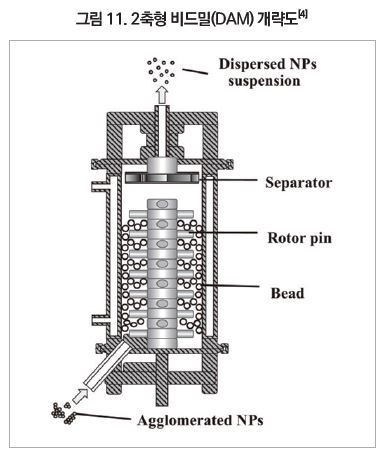

2축식 비드밀은 기존 단일구동 방식과 달리, 로터 핀(rotor pin)과 비드 분리기(separator)의 구동을 독립적으로 제어할 수 있는 구조를 특징으로 한다.



이와 같은 이중 구동 구조는 분산 공정에서 요구되는 두 가지 상반된 기능, 즉 입자 응집 해체를 위한 충분한 전단 및 충돌 에너지 제공과 비드와 슬러리의 안정적인 분리를 동시에 만족시키기 위한 설계이다. 구체적으로, 분리기 영역에서는 높은 주속을 유지하여 비드와 슬러리의 효율적인 분리를 확보하는 한편, 로터 핀 영역에서는 상대적으로 낮은 주속 조건을 적용함으로써 과도한 충격 에너지에 의한 1차 입자의 구조 손상을 억제하도록 설계되었다.



분산 공정은 밀폐된 챔버 내에서 수행되며, 비드와 슬러리가 동시에 순환하면서 연속적으로 전단 및 충돌을 반복적으로 경험하게 된다. 또한 공정 중 발생하는 열을 제어하기 위해 장치 외벽에는 냉각 구조가 적용되어, 분산 과정에서의 온도 상승에 따른 물성 변화 및 재응집 현상을 최소화하였다.



4.2.2 DAM을 이용한 TiO₂ 나노입자의 분산 거동

비드밀 분산 공정의 지배 인자인 비드 크기와 로터 핀 주속을 주요 변수로 설정하고, 이들의 변화에 따른 분산 거동을 체계적으로 분석하기 위해 수십 나노미터의 1차 입자를 갖는 막대형 TiO₂ 나노입자를 사용하였다. 일반적으로 비드 크기가 감소할수록 단위 체적당 비드 개수가 증가하여 충돌 빈도는 증가하는 반면, 개별 충돌 에너지는 감소하는 특성을 나타낸다. 이러한 조건은 응집체 해체에는 유리하게 작용하는 동시에 1차 입자의 파쇄를 억제하는 효과를 가진다[4].



한편, 로터 핀 주속은 분산 공정 내 에너지 밀도를 결정하는 주요 인자로서, 저속에서 중속 영역까지 단계적으로 조절하였다. 주속의 증가는 비드 간 충돌 에너지 및 전단력을 증가시켜 분산 효율을 향상시키는 요인으로 작용하나, 과도한 에너지 입력은 입자의 결정 구조 변화 및 미세구조 손상을 유발할 수 있다.



2축식 비드밀을 이용한 나노입자 분산 공정에서 에너지 입력 조건은 단순한 입자 크기 감소를 넘어, 입자의 결정성 유지 및 구조적 안정성과 밀접하게 연관되어 있음을 확인하였다. 특히 비드 크기와 주속은 각각 충돌 빈도와 충돌 에너지라는 서로 다른 물리적 인자를 대표하며, 이들의 상호 작용에 의해 분산 메커니즘이 결정되는 것으로 나타났다.



미세 비드를 적용할 경우, 충돌 빈도의 증가로 인해 응집체 해체 효율이 향상되는 반면, 개별 충돌 에너지는 상대적으로 감소하여 1차 입자의 구조 손상을 억제하는 효과가 나타났다. 반면, 주속 증가에 따른 에너지 밀도 상승은 분산 효율을 향상시키는 주요 인자로 작용하였으나, 일정 임계값을 초과할 경우 입자의 결정성 저하 및 미세구조 변형이 발생하는 경향을 보였다.



이와 같은 결과는 나노입자 분산 공정에서 단순히 높은 에너지를 인가하는 방식이 아니라, 입자 구조 보존과 응집 해체 효율 간의 균형을 고려한 공정 설계가 필수적임을 보여준다.

4.2.3 비드 크기 및 로터 주속이 입자 크기에 미치는 영향

비드 크기 및 로터 주속 변화에 따른 입자 크기 변화를 분석한 결과, 분산 공정에서 두 변수는 서로 다른 방식으로 입자 미세화 거동에 영향을 미치는 것으로 나타났다[8].

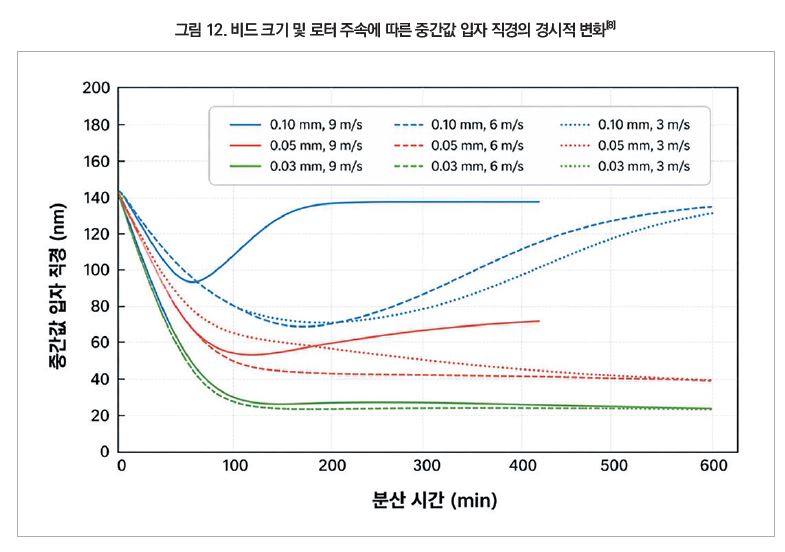

우선, 비드 크기가 감소할수록 평균 입자 크기는 전반적으로 감소하는 경향을 보였다. 이는 비드 직경 감소에 따라 단위 시간당 충돌 횟수가 증가하고, 응집 입자에 전달되는 전단 응력이 더욱 균일하게 작용하기 때문으로 해석된다. 특히 미세 비드 조건에서는 응집체가 효과적으로 해체되면서도 1차 입자의 파괴 없이 안정적인 나노 분산 상태가 형성되는 특징이 확인되었다.

한편, 로터 주속의 증가는 분산 공정 내 에너지 밀도를 증가시키는 주요 인자로 작용하며, 주속이 증가할수록 입자 크기는 감소하는 경향을 나타냈다. 이는 비드 간 충돌 에너지 및 전단력이 증가함에 따라 응집 구조의 붕괴가 촉진되기 때문이다. 그러나 일정 주속 이상에서는 입자 크기 감소 효과가 점차 포화되는 경향이 관찰되었으며, 이는 응집체가 충분히 해체된 이후 추가적인 에너지 투입이 더 이상 유효한 분산 효과를 제공하지 못함을 의미한다. 또한 고 주속 조건에서는 입자 크기 감소와 동시에 1차 입자의 부분적 파쇄 가능성이 증가하는 것으로 판단되며, 이는 결과적으로 입자 구조 안정성 측면에서 부정적인 영향을 미칠 수 있다.

4.2.4 비드 크기 및 로터 주속이 결정성에 미치는 영향

비드밀을 이용한 나노입자 분산 공정에서의 기계적 에너지 입력은 단순한 입자 크기 감소를 유도하는 것에 그치지 않고, 입자의 결정 구조에도 직접적인 영향을 미친다[8].

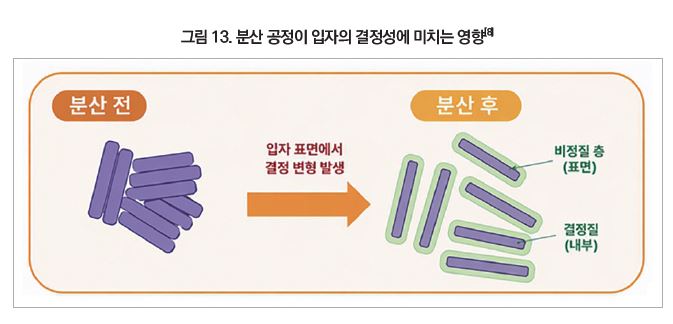

로터 주속이 증가함에 따라 회절 피크의 강도는 점진적으로 감소하고, 동시에 피크의 반치폭(FWHM)이 증가하는 경향이 나타난다. 이는 분산 공정 중 전달되는 기계적 에너지에 의해 입자 내부에 변형이 축적되고, 결정 구조 내 결함 밀도가 증가하기 때문으로 해석된다. 특히 고 주속 조건에서는 이러한 경향이 더욱 뚜렷하게 나타나며, 일부 경우에는 결정 구조의 부분적 붕괴 또는 비정질화로 이어질 가능성이 있는 것으로 판단된다.



비드 크기 또한 결정성 변화에 큰 영향을 미치는 변수로 작용하였다. 상대적으로 큰 비드를 사용할 경우, 개별 충돌 시 전달되는 에너지가 크기 때문에 국부적인 고에너지 충격이 입자 내부까지 전달되며, 그 결과 결정 구조의 손상이 촉진되는 경향을 보였다.



반면, 미세 비드를 적용한 경우에는 충돌 빈도는 증가하나 개별 충돌 에너지는 상대적으로 낮아, 응집체 해체에는 충분한 전단력이 작용하면서도 1차 입자의 결정 구조는 비교적 안정적으로 유지되는 특성을 나타냈다.



이러한 결과는 분산 공정에서의 에너지 전달 방식이 결정성 유지에 중요한 역할을 한다는 점을 나타낸다. 즉, 충돌 에너지가 지배적인 조건에서는 입자의 미세화와 함께 결정 구조 손상이 동시에 진행되는 반면, 충돌 빈도가 지배적인 조건에서는 상대적으로 구조 보존성이 우수한 분산이 가능하다.

또한 입자 크기 변화와 결정성 간의 관계를 종합적으로 검토한 결과, 입자 크기가 감소할수록 결정성이 반드시 향상되는 것이 아니라, 오히려 일정 수준 이상의 에너지 입력에서는 입자 크기 감소와 동시에 결정성 저하가 동반되는 경향이 확인되었다.
