스카이빙 기능이 장착된 ‘SH260’, ‘SH410’ 모델 출품 및 장비 시연

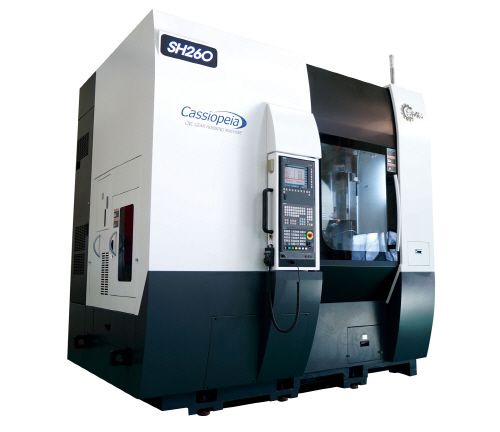

- SH260 장비 -

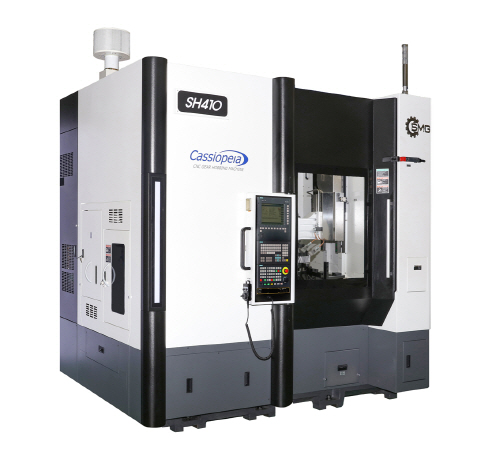

 -SH410 장비 -

SIMTOS 2022 금속절삭 및 금형기술관에서 전시부스를 운영하는 송마는 이번 전시회에 스카이빙 기능이 장착된 호빙머신 ‘SH260’ 모델을 출품한다. 스카이빙이란 열처리된 고경도의 기어를 초경 호브를 사용하여 고절삭속도로 정삭 가공하여, 고품질의 기어를 생산할 수 있는 기능입니다. 이번 전시회에서는 한 번의 셋업으로 2개의 기어를 스카이빙 할 수 있는 스카이빙 가공이 시연된다. 이와 함께 송마는 중형 기어를 가공할 수 있는 중형 기어호빙머신 ‘SH410’도 출품한다.

㈜송마는 연삭기, 범용 선반, 범용 밀링 등의 부품 가공 및 공작 기계 서브 어셈블리 등과 CNC 기어 가공기를 가공/조립 생산하는 기어 가공기 전문 업체이다. 이 회사의 주요 생산제품은 CNC 기어 호빙 머신, CNC 선반 공구대, 각종 서브 어셈블리가 있다. 특히 주력 제품인 CNC 기어 호빙 머신은 독일, 미국, 일본 경쟁사와 동급 이상의 품질을 확보함으로써, 국내외 판매를 통해 수입 대체 효과와 수출 주력 제품으로 성장해 나가고 있다.

“현재 자동차 쪽만 보더라도 환경문제 및 연비 절감을 위해 미션 부분은 4속에서 6속, 6속에서 8속으로 바뀌고 있으며, 엔진 분야 역시 내연기관에서 하이브리드카, 수소차, 전기 자동차 등으로 급속하게 변하고 있다”고 말하는 송마는 “이러한 변화하는 시장 상황에 맞춰 고객에게 최대한의 이익을 줄 수 있는 고객 지향적인 기계를 개발/판매하는 것이 당사의 중장기 목표”라고 말한다. 현재 송마에서 생산된 CNC 기어 호빙 머신은 중국을 포함한 터키, 프랑스, 미국, 동남아 등 세계 각국으로 수출되고 있으며 특히, 중국 시장 공략을 위해 중국 소주에 합자 회사를 설립하여 중국 시장을 적극적으로 공략 중이다.

“SIMTOS 2022에서의 당사의 목표는 물론 마케팅 부분도 있겠지만 국내 및 해외 고객들에게 저희 송마의 기어 가공기 관련 기술력을 다시 한 번 각인시키는 것”이라고 말하는 송마는 자사 기어 호빙머신의 기술력을 고객들에게 전달하기 위해 이번 전시회에서 스카이빙 가공 및 챔퍼컷 가공 등의 시연을 진행할 예정이다.

2017년부터 해외 시장 개척에 집중해 온 송마는 코로나19 이전에는 중국의 자동차 기어가공 업체들을 중심으로 점유율을 확대해 왔으며 터키, 베트남, 미국, 러시아 등 해외 시장을 개척하며 수출을 확대해 왔다. 그러나 코로나19로 수출이 감소한 송마는 위기 타개 방안으로 자사만이 보유한 특화된 기술 경쟁력을 필두로 해외 마케팅을 폈으며, 그 결과 코로나19 확산에도 수출도 활성화할 수 있었다.

“자사의 호빙 머신 SH Series를 가지고 중국 CIMT 2017을 기점으로 국내 SIMTOS 2018, 터키 MAKTEK 2018 등 국내외 전시회에 참가하고 있다”는 송마는 “SIMTOS 2022를 통해 국내 외 딜러 및 고객들에게 적극적인 홍보 및 마케팅할 계획”이라고 덧붙였다.

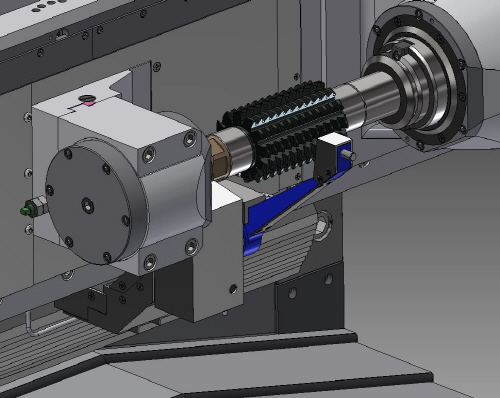

- SH260 Skiving -

송마는 이번 전시회를 통해 CNC 기어호빙머신 신제품 SH260, SH410을 처음 선보인다. SH260은 스카이빙 기능이 장착된 호빙머신으로, 열처리된 고경도의 기어를 초경 호브를 사용하여 고절삭속도로 정삭 가공하여, 고품질의 기어를 생산할 수 있다.

SH260은 기존 SH210을 최대 가공 직경을 260㎜로 업그레이드한 모델로, 강성과 정밀도면에서 기존 모델보다 뛰어나고, 특히 스카이빙 가공에 최적화된 모델이다. 외관 디자인 부분도 많은 개선이 있었고 OPEN TOP 방식의 풀커버를 선택하여, 편의성과 사용자 친화적인 부분에 많은 신경을 쓴 모델이다.

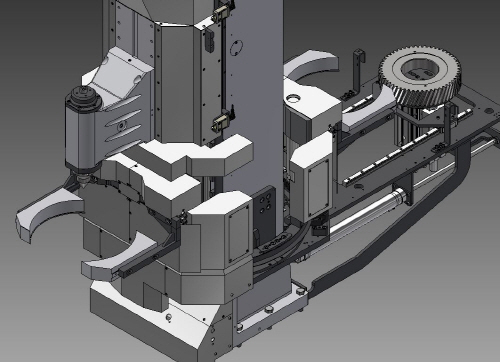

 - SH410 Ring Loader -

SH260과 함께 출품되는 SH410 기종은 최대 가공직경 410㎜의 중형 호빙머신으로 상용차, 중장비 등의 중형 기어 가공에 특화된 중형 기어호빙머신이다. 특히 고강성 앵귤러 콘택트 베어링, 고토크의 다이렉트 드라이브 모터 및 정밀 엔코더의 조합으로 실현된 백래시 제로의 테이블은 높은 절삭부하에서도 고정밀도의 기어를 가공할 수 있다.

SH410에는 자동화를 위한 고속, 고강성 링로더가 장착되며, 호브 옆에 챔퍼컷 커터를 장착하여, 호빙 가공 후 호빙 머신 내에서 챔퍼링을 할 수 있는 챔퍼컷 기능이 시연된다. 챔퍼컷 기능은 별도의 비용 추가 없이 호빙 머신 내부에서 호빙 가공 후 고품질의 챔퍼컷을 할 수 있어 중형 기어 생산에서는 획기적인 기능이라 할 수 있다.

 이번 전시회에서는 한 번의 셋업으로 2개의 기어를 스카이빙 할 수 있는 스카이빙 가공이 시연된다. 전시 부스 방문객을 위해 준비한 장비 시연에서는 실가공 사례가 공개될 예정이다.

한편, “현재 기어 가공 자동화 라인의 경우, 호빙 기어 가공 후 다음 장비에서 챔퍼링 작업이 이루어지는데 이 호빙머신과 챔퍼링 머신을 한기계로 통합할 경우 설비 투자금액이 현저히 절감이되고 설치면적 또한 줄일 수 있는 장점이 있다.”는 송마는 챔퍼컷 유닛을 호빙 머신에 내장하여 호빙 기계에서 한 번에 기어 호빙과 챔퍼 가공이 가능할 수 있게 하는 제품인 챔퍼컷 내장형 호빙 머신을 개발할 계획이다.

이와 함께 전기 자동차 및 소형 감속기 등에 사용되는 소형 기어류를 가공할 수 있는 수평형 기어 호빙머신을 개발할 계획이다.
